CNC是一種裝有程序控制系統的自動化制造機器的自動化機床,是用計算機數字化控制的精密機械加工方式。主要工作是負責編制加工程序,將手工作業用于電腦編程。CNC探針在數據加工是干什么用的?CNC探針怎么用?

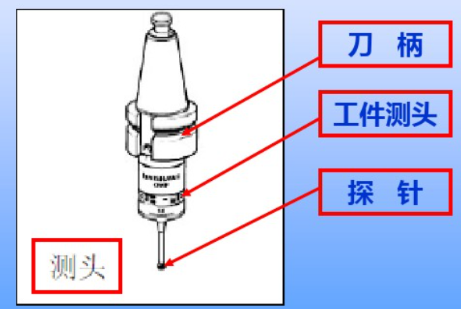

CNC探頭組成部分包括:刀柄+工作測頭+探針+信號接收器。探針是CNC探頭的一個組成部分,主要用來接觸工件表面,使得測頭的機械裝置移位,產生信號觸發并采集一個測量數據。
漢測圓柱測針,采用硬質合金和不銹鋼材質,具有強度高、具有耐熱、耐腐蝕的優良性能。探針觸發方向,±X,±Y,±Z,任意單向觸發重復精度:≤1μm。
CNC探針是干什么用的?怎么用?
探針的功能就是為了實現以傳感器輸入等發生觸發信號為基點進行位置控制,發生觸發信號時記錄( 鎖定) 軸位置。
1.計算工件的輪廓參數:探針是安裝在檢測機臺上,在檢測機臺帶動下觸碰工件輪廓,根據探針?lè)答伣o檢測機臺的位移信號,從而計算出工件的輪廓參數。
2.區分合格品和不良品:計算出的輪廓參數,與預先記錄的檢測機臺內的理論參考值進行對比,得出實際值和理論值的偏差,從而根據偏差值,區分加工工件的合格品和不良品。
3.修正不良品:在判斷出不良品后,還可以利用偏差值立刻對工件的輪廓進行修正。
CNC加工在機測量中,對探針的剛性和測尖的形狀都要求達到最佳的程度,且需要根據測量的特征,判斷出探針的類型和尺寸。
