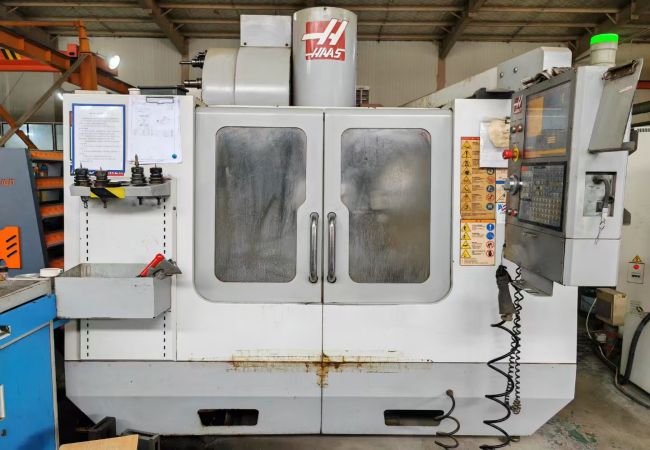

在機測量,也稱為CNC機床上的測量,是指利用安裝在機床上的測頭或測量裝置,在加工過程中或加工完成后,直接測量工件的尺寸、形狀和位置偏差。該技術不需要將工件從機床上取下進行外部檢測,能夠在加工的同時進行實時檢測和反饋。
在機測量的工作流程
1.測頭安裝與校準
-測量前,測頭通常安裝在CNC機床的主軸或刀架上,并與數控系統連接。測頭需要進行校準,以確保其測量精度符合要求。
2.測頭移動至工件表面
-在測量過程中,數控系統控制測頭緩慢移動至工件待測區域。測頭可以通過接觸工件表面或通過激光、光電等方式進行非接觸測量。
3.測量工件尺寸與形位誤差
-測頭檢測到工件的幾何信息后,將信號傳輸給數控系統。數控系統根據測量數據,計算出工件的實際尺寸和位置,與設計參數進行比較。
4.數據反饋與自動調整
-數控系統根據測頭的反饋,自動調整加工參數。例如,如果測量結果顯示工件的某些尺寸偏差較大,系統可以自動進行刀具補償或調整切削路徑,以確保工件的最終加工精度。
在機測量的優勢
-實時反饋:在機測量能夠在加工過程中實時檢測工件的尺寸和形位誤差,數控系統可以根據檢測結果及時調整加工參數,減少廢品率。
-減少停機時間:通過在機測量,工件無需從機床上移下進行外部檢測,減少了停機時間,提升了生產效率。
-高精度:在機測量能夠提供高精度的測量結果,特別適用于高精度加工場景,例如航空航天、模具制造等領域。
在機測量的應用場景
1.工件定位:在機測量可以用于檢測工件的基準面或中心位置,確保工件的準確定位。
2.工件檢測:在機測量能夠實時檢測工件的尺寸、形位誤差,確保加工過程中工件的幾何精度。
3.自動化生產:在機測量與數控系統集成,能夠實現無人化生產中的自動檢測與反饋,減少人工干預。
在機測量設備的分類
1.接觸式測頭:通過物理接觸工件表面來測量工件的尺寸和位置,適合高精度場景。
2.非接觸式測頭:使用激光或光電技術進行測量,適用于快速測量或不希望工件表面受損的場合。
3.集成測量裝置:部分數控機床配備了集成式的測量系統,能夠在加工過程中實時監控工件的狀態,并與數控系統無縫集成。
總結
在機測量技術通過將測量設備直接集成到CNC機床中,使得加工過程中的檢測和反饋更加高效。通過實時的尺寸檢測和自動補償,CNC機床能夠顯著提高加工精度并減少廢品率,是現代精密加工和自動化生產中不可或缺的一部分。
