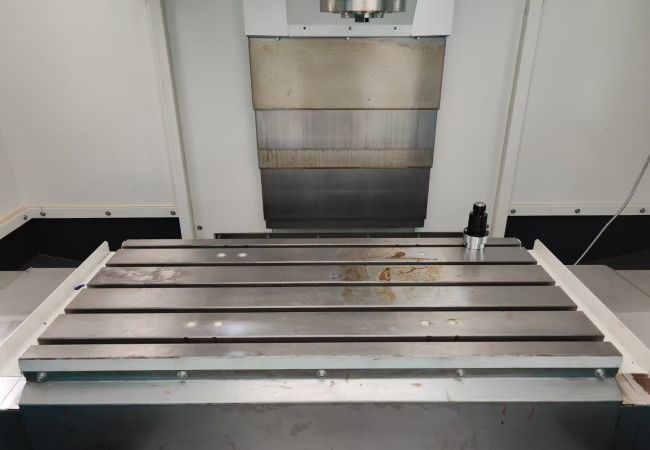

在現代數控加工中,CNC探頭已成為提高加工精度和自動化水平的關鍵設備。漢測測量本文將深入介紹CNC探頭的工作原理、技術特點及應用方法。
一、探頭基本結構
1.觸發機構
探頭的觸發機構是其核心部件,主要由以下部分組成:
-測量觸針:通常采用高硬度材料制成,如碳化鎢、工業紅寶石等,具有耐磨性好、熱膨脹系數小的特點
-運動機構:采用高精度線性導軌或球鉸支撐,確保觸針運動的靈活性和重復定位精度
-復位裝置:使用精密彈簧系統,保證觸針在觸發后能準確返回初始位置
2.信號傳輸系統
現代CNC探頭普遍采用兩種信號傳輸方式:
有線傳輸:
-采用屏蔽電纜傳輸,抗干擾能力強
-信號傳輸穩定可靠
-適用于固定式測量場合
-需要考慮線纜布置和保護
無線傳輸:
-使用射頻技術,工作頻率通常在433MHz或2.4GHz
-傳輸距離可達15米以上
-電池供電,使用時間長達數百小時
-適用于旋轉工作臺等場合
3.保護系統
為確保探頭使用安全,設計了多重保護機制:
-機械過載保護:當接觸力超過設定值時,觸針自動脫離
-電氣保護:具備過壓、過流保護電路
-防水防塵:達到IP67防護等級
-電磁屏蔽:有效降低外部電磁干擾
二、工作原理詳解
1.觸發原理
現代CNC探頭主要采用以下幾種觸發方式:
電阻應變式:
-利用應變片感應形變
-靈敏度高,響應快速
-測量精度可達0.001mm
-溫度穩定性好
光電式:
-利用光路變化觸發
-無機械接觸,壽命長
-重復精度高
-適用于高速測量
壓電式:
-利用壓電晶體特性
-響應時間短,<0.2ms
-結構簡單緊湊
-穩定性好
2.信號處理流程
探頭的信號處理包含以下步驟:
(1)信號采集
-觸發信號產生
-模擬信號轉換
-信號放大處理
-數字化轉換
(2)數據處理
-濾波去噪
-誤差補償
-坐標計算
-數據校驗
(3)反饋控制
-位置反饋
-補償量計算
-控制指令生成
-實時監控
三、精度影響因素與控制
1.環境因素
溫度影響:
-環境溫度變化導致熱膨脹
-工件溫度與測量系統溫度差
-解決方案:溫度補償系統、恒溫控制
振動影響:
-機床運行振動
-外部環境振動
-解決方案:減振裝置、信號濾波
2.系統誤差
機械誤差:
-安裝偏差
-結構變形
-磨損誤差
-解決方案:定期校準、補償表建立
電氣誤差:
-信號漂移
-電磁干擾
-解決方案:屏蔽處理、信號補償
四、實際應用技術
1.測量方式
點測量:
-單點觸發測量
-適用于孔徑、臺階等尺寸測量
-測量速度快,精度高
掃描測量:
-連續接觸測量
-適用于復雜曲面輪廓
-數據點密集,精度好
2.應用場景
工件定位:
-工件零點設定
-工件姿態調整
-基準面確定
尺寸檢測:
-加工尺寸測量
-形位誤差檢測
-輪廓度檢測
過程控制:
-加工過程監控
-實時補償修正
-質量追溯管理
五、維護與保養
1.日常維護
-清潔保養:定期清潔觸針和接觸面
-功能檢查:測試觸發功能和信號穩定性
-精度驗證:使用標準塊進行驗證
2.定期維護
-系統校準:每月進行一次全面校準
-零件更換:根據使用情況更換易損件
-性能測試:全面測試各項技術指標
六、故障診斷與排除
1.常見故障
-觸發不穩定
-精度偏差
-信號中斷
-系統報警
2.故障排除方法
-系統檢查
-參數調整
-部件更換
-軟件更新
結論:
CNC探頭技術的應用極大提高了數控加工的自動化水平和加工精度。通過深入理解其工作原理和應用技術,合理使用和維護,可以充分發揮探頭的技術優勢,提升生產效率和產品質量。隨著智能制造的發展,探頭技術將向著更高精度、更智能化的方向發展。
