觸發式測頭和掃描式測頭區別在哪?哪個好?

發布日期:2023-01-29 15:12:39  點擊次數:3486

  測頭根據在使用方法所發揮的不同作用可分為觸發式、掃描式、非接觸式三種,它是坐標測量機的關鍵部件,需要的測量精度的高低取決于測量機測頭精度的高低。觸發式測頭和掃描式測頭類似,那區別在哪?哪個好?

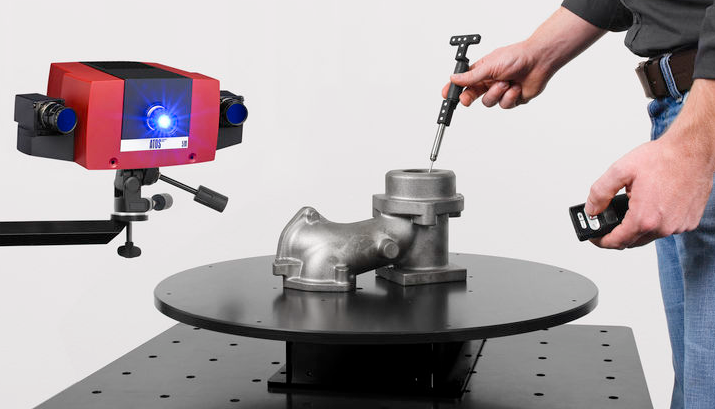

觸發式測頭


  觸發式測頭是測針上的觸頭在任意方向上與工件表面接觸,使測針產生微小的擺動,印發測頭產生聲光信號,指明其工作狀態。

  掃描式測量是測頭測尖與工件接觸,沿工件表面移動,提供連續的偏移量輸出,與機器位置相結合后,獲得表面位置數據。

  觸發式測頭和掃描式測頭區別

  一、單點觸發采點方式不同

  觸發式測頭的采點是在測頭觸發時發生的。掃描式測頭在進行單點觸發采點時,采用模擬信號轉換的方式,其單個采點是在測頭觸發結束后,測針離開工件表面時發生的。

  在單點式采點方式上,由于掃描測頭是測針碰到工件,會短暫粘滯在工件表面,之后緩慢回退離開工件表面,與接觸式測頭測量“一觸即退”有較大不同,因此觸發式測頭在測量效率上高于掃描測頭。

  二、測量任務的特點不同

  如果只測尺寸、位置要素的情況下,又考慮成本滿足要求的時候,觸發式測頭采集表面離散點是更好的選擇。

  掃描測量系統可獲取大量表面數據,提供更為詳細的工件詳細信息,是屬于一種從規則型面工件或復雜工件上高速采集形狀或輪廓數據的方法,因此如果特征形狀時整體誤差預算的重要考慮因素,必須對復雜表面預測,那么掃描測量是理想之選。

  掃描測量比觸發測量更為復雜,在離散點的測量上較觸發式測頭更慢,且高速測量中的動態誤差較大,磨損較高。

  漢測觸發式無線電測頭和紅外線測頭傳輸范圍≤10M;具有傳輸速度快、傳輸距離遠,適合大型機床,且高精度<=1μm的特點。

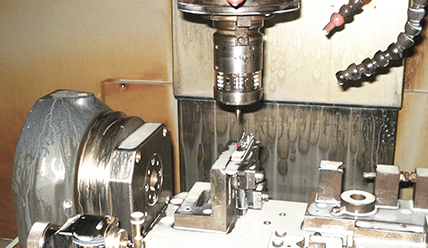

掃描式測頭


  觸發式測頭和掃描式測頭區別主要在單點觸發采點方式和測量任務特點的不同兩方面上,哪個好?在不同的設備使用,對工件測量不同指標要求上,兩種測量方式各有優劣。
