刀尖半徑補償是數控車削中常見的問題。本文分析了刀尖半徑的影響,并根據數控系統的不同功能介紹了刀尖半徑的補償方法。
刀尖半徑補償是數控車削中常見的問題。本文分析了刀尖半徑的影響,并根據數控系統的不同功能介紹了刀尖半徑的補償方法。
編制數控車床加工程序時,理論上將車刀刀尖視為一個點,圖1a所示的P點為理論刀尖。但為了延長刀具的使用壽命,降低被加工工件的表面粗糙度,通常會將刀尖修磨成小半徑的圓弧(一般圓弧的半徑R在0.4-1.6之間)。如圖1b所示,X方向和Z方向的交點P稱為假想刀尖,是編程時確定加工軌跡的點,該點的運動軌跡由數控系統控制。但在實際切削中起作用的切削刃是圓弧的切點A和B,它們是實際切削時形成工件表面的點。顯然,假想的刀點P與實際的切削點A、b是不同的,因此,在數控加工或數控編程時,如果不進行刀點圓角半徑補償,只按照工件輪廓編制的程序進行加工,必然會產生加工誤差。
圖1圓頭刀的假想刀尖
一、假想刀尖的軌跡分析和偏置計算用圓頭車刀車削時,實際切削點A和B分別決定X和Z方向的加工尺寸。如圖2所示,車削圓柱面或端面時(它們的母線平行于坐標軸Z或X),P點的軌跡與工件的輪廓線重合;車削圓錐面或圓弧面時(它們的母線不平行于坐標軸Z或X),P點的軌跡與工件的輪廓不重合,下面就對車削圓錐面和圓弧面進行討論:

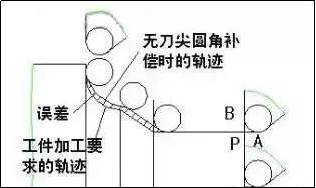

圖2刀尖圓弧半徑的影響
1.加工圓錐面的誤差分析及偏置值計算如圖3a所示,假想刀尖的點p沿工件輪廓CD移動。如果按照輪廓CD編程,使用圓角車刀進行實際切削,必然會產生CDD1C1的殘留誤差。因此,在實際加工中,圓頭車刀的實際切削點應移動到輪廓CD上,并沿CD移動,如圖3b所示,以消除殘留高度。此時,假想刀尖的軌跡C2D2與輪廓CD在X方向上相差δ x,在Z方向上相差δ z。設刀具半徑為r,可以求出:

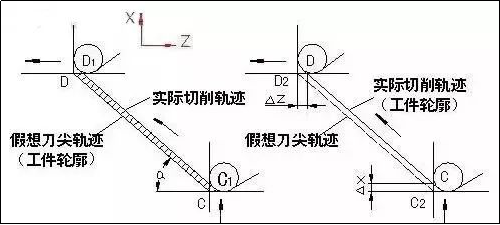

圖3用圓頭車刀加工圓錐面
2.加工圓弧面的誤差分析及偏置量計算。圓頭車刀加工的圓弧面和圓錐面基本相似。如圖4,加工1/4凸凹圓弧,CD為工件輪廓線,O點為圓心,半徑為r,刀具的切削點和圓弧輪廓的起點和終點分別為C和D,對應的假想刀尖為C1和D1。對于圖4a所示的凸圓弧的加工,圓弧C1D1為假想的刀尖軌跡,點O1為圓心,半徑為(R+R+R);;對于圖4b所示的凹圓弧的加工,圓弧C2D2是假想的刀尖軌跡,其中心為O2點,半徑為(R-r)。如果按照假想的刀尖軌跡編程,則需要按照?qǐng)D中所示圓弧C1D1或C2D2(虛線)的相關參數進行編程。

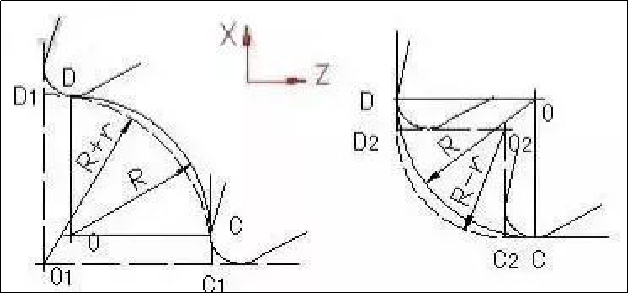

圖4用圓頭車刀加工90°凸凹圓弧
二。刀具圓角半徑補償方法現代數控系統一般都有刀具圓角半徑補償器,具有刀具圓角半徑補償功能(即G41左補償和G42右補償功能)。對于這種數控車床,程序員可以直接根據零件的輪廓形狀進行編程。編程時,可以假設刀具圓角半徑為零。在數控加工之前,必須在數控機床上相應的刀具補償號中輸入刀具圓弧半徑值。在加工過程中,CNC系統根據加工程序和刀具圓弧半徑自動計算假想的刀尖軌跡。當?shù)毒甙霃礁淖儠r(shí),不需要修改加工程序,只需修改對應刀號補償號的刀具圓弧半徑值即可。需要注意的是,在一些具有G41和G42功能的CNC系統中,除了輸入刀尖的圓角半徑之外,還要輸入假想刀尖相對于圓頭刀具中心的位置。這是因?yàn)閮?nèi)外圓車削刀具或左右偏置刀具的刀尖位置不同。當數控車床的數控系統有刀具長度補償器時,直接根據零件的輪廓形狀編程。加工前,在機床的刀具長度補償器中輸入δX和δZ的值,加工時調用相應刀具的補償號。
一些沒有補償功能的經濟型數控車床,可以直接根據假想刀尖的軌跡進行編程,即編程時給定假想刀尖的軌跡,編程出如圖3b和圖4所示的虛線軌跡。如果手工編程計算比較復雜,計算機繪圖軟件(如AutoCAD、CAXA電子海圖等。)通??梢韵犬嫵龉ぜ喞?,然后根據刀尖圓角半徑畫出相應的假想刀尖軌跡,通過軟件找出相關點的坐標進行編程;對于復雜的工件,也可以使用計算機輔助編程(CAM)。比如用CAXA數控車床軟件編程時,刀尖半徑補償有兩種方式:編程時考慮半徑補償和機床補償。對于一些不具備補償功能的數控系統,應在編程時考慮半徑補償。根據給定的刀尖半徑和零件輪廓,自動計算出假想刀尖軌跡,通過軟件后置處理生成假想刀尖軌跡的加工程序。對于這種數控系統,當?shù)毒吣p、重磨或更換新刀具導致刀尖半徑發生變化時,需要重新計算假想的刀尖軌跡,修改加工程序,既復雜又繁瑣,難以保證加工精度。通過分析車刀刀尖半徑對被加工工件的影響,可以看出在數控加工中,特別是精加工中,為了保證零件的加工精度,需要對車刀刀尖半徑進行補償。目前,由于數控系統的功能參差不齊,對于不同類型的數控系統,在實際應用中采用不同的方法。其中有些在編程時要考慮半徑補償,有些可以用在機床上。
