這個階段,隨著智能制造的普及,數控機床進行工件加工時,測頭測量得到大量廣泛應用,當探針觸碰到待測測量點位后,通過無線電或光學通訊傳輸反饋,獲得在線測量數據并做出校準,但是有些時候可能因?yàn)橄到y(tǒng)誤差測頭擺動之后信號延遲等因素對結果產生誤差影響。
那么如何做才能解決滯后時間帶來的誤差呢?
通過宏程序計算實際位置與雙向步距規的理論值,我們可以得到測量誤差補償值,通過修改測量速度,校正給定方向的測頭預行程,就可以降低這些因素所帶來的在機測量誤差,同時通過前輩們建立的測量誤差力學模型,我們可以看到,系統誤差就像滯后時間產生的因素這樣與隨機誤差相比,對于測量精度的影響更為嚴重些,所以受插補周期影響,通過計算至毫秒級的位置值,在降速階段,仍會將錯誤數據上傳到系統。
實際位置插值計算,在HIO板卡上開發高速I-O功能,復用地板輸入信號作為高速I-O輸入信號,占用兩個NCUC從站,增加高速功能后,再增加I-O的采集信息,規劃字節0~1為高速上升沿鎖存時間,基于觸碰時位置值P2與碰觸上周期的位置值P1,根據反饋時間信息計算出鎖存時間,從而得到實際位置P3。

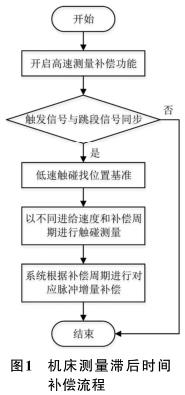

開啟高速測量補償功能模塊,檢查觸發信號與G31跳轉之間的實時性,以低速觸碰,測量位置作為基準值,然后以不同速度和不長周期進行觸碰車了,注意需要緩存觸碰前50個插補周期軸反饋的脈沖增量,同時考慮編碼器翻轉計數,根據需要補償?shù)闹芷跀?shù)即可得到對應的補償增量,由此方式進行補償我們可以通過大量實驗證明補償后,偏差進階標準0且對應不到一個周期,這就可以先住降低測頭測量之后時間,從根本上解決滯后導致的測量誤差問題。
