【機床學院】車刀角度詳解,別再分不清!

發布日期:2021-11-23 09:45:36  點擊次數:8617

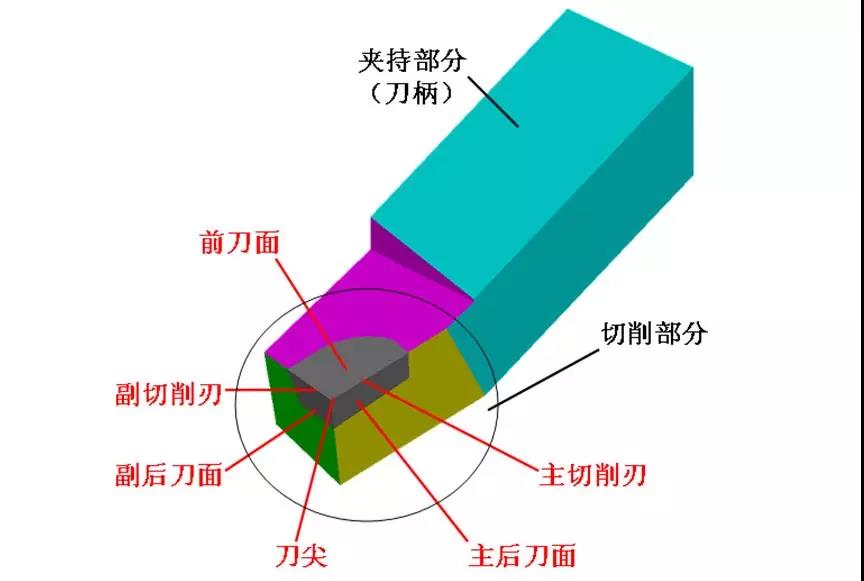

一、車刀切削部分的組成

三面二刃一刀尖

車刀切削部分由前刀面、主后刀面、副后刀面、主切削刃、副切削刃和刀尖組成。


1)前刀面  刀具上切屑流過的表面。

2)主后刀面  刀具上與工件上的加工表面相對著并且相互作用的表面,稱為主后刀面。3)副后刀面  刀具上與工件上的已加工表面相對著并且相互作用的表面,稱為副后刀面。4)主切削刃  刀具的前刀面與主后刀面的交線稱為主切削刃。5)副切削刃  刀具的前刀面與副后刀面的交線稱為副切削刃。6)刀尖   主切削刃與副切削刃的交點稱為刀尖。刀尖實際是一小段曲線或直線,稱修圓刀尖和倒角刀尖。

二、測量車刀切削角度的輔助平面

為了確定和測量車刀的幾何角度,需要選取三個輔助平面作為基準,這三個輔助平面是切削平面、基面和正交平面。
1)切削平面——切于主切削刃某一選定點并垂直于刀桿底平面的平面。
三、車刀的主要幾何角度及選擇
三、車刀的主要幾何角度及選擇
前角(γ0 ) 選擇的原則前角的大小主要解決刀頭的堅固性與鋒利性的矛盾。因此首先要根據加工材料的硬度來選擇前角。加工材料的硬度高,前角取小值,反之取大值。其次要根據加工性質來考慮前角的大小,粗加工時前角要取小值,精加工時前角應取大值。前角一般在-5°~ 25°之間選取。通常,制作車刀時并沒有預先制出前角(γ0) ,而是靠在車刀上刃磨出排屑槽來獲得前角的。排屑槽也叫斷屑槽,它的作用大了去了折斷切屑,不產生纏繞;控制切屑的流出方向,保持已加工表面的精度;降低切削抗力,延長刀具壽命。
