選擇測頭需要考慮什么
首先,對探頭選擇的幾點思考
●使用接觸式探頭時,應仔細選擇非接觸式探頭。
●在只測量尺寸和位置元件的情況下,盡量選擇接觸觸發探頭。
●考慮成本并能滿足案件要求,盡量選擇接觸觸發探頭。
●當形狀和輪廓精度要求較高時,選擇掃描探頭。
●掃描測量:應能測量離散點。
●考慮掃描探頭和觸發探頭的互換性(通常用普通座實現)。
●零件易變形,精度不高,需要大量零件測量數據,可考慮使用非接觸式探頭。
●考慮軟件、附加硬件(如探頭控制器、電纜)的配置。

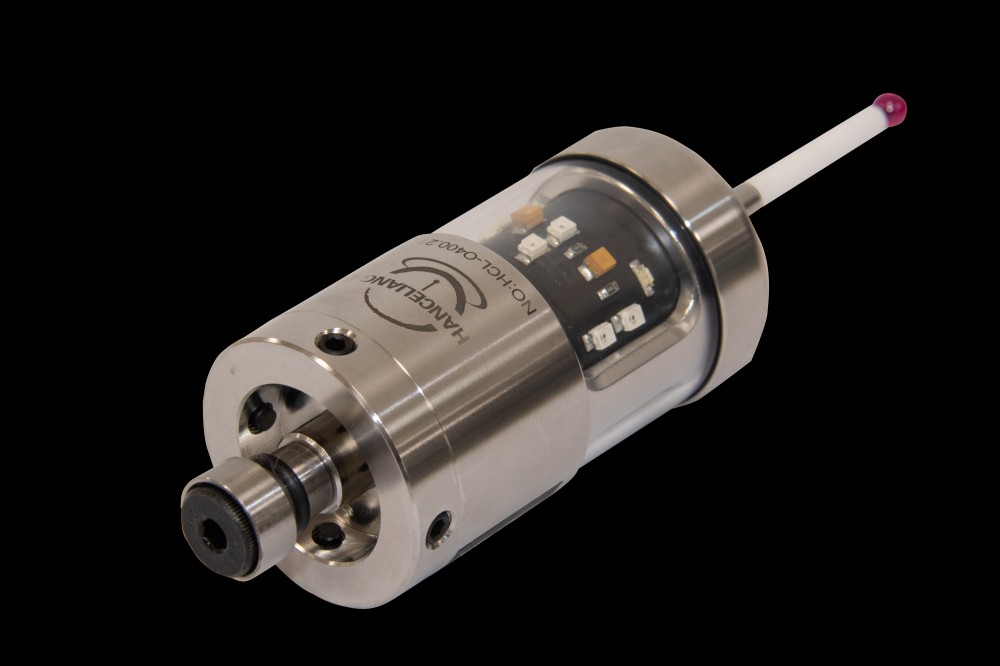

1.1條。觸發探頭的場合
當零件被聚焦在尺寸(如小絲錐)或位置、間距上時,不要強調其形狀誤差,如定位銷孔?;蛘吣愦_定你所用的加工設備有足夠的能力加工出足夠好的零件,并且主要關注的是尺寸和位置的精度,接觸觸發測量是合適的,特別是對于離散點的測量。
觸發探頭的尺寸、間距或位置比掃描探頭快,觸發探頭的體積更小。
一般來說,觸發探頭的使用和維護成本較低。在機械工業中,有大量的幾何測量,而關注的只是零件的尺寸和位置。因此,目前市場上的大多數測量機,特別是中等精度的測量機,仍采用接觸觸發式探頭。
1.2條。掃描探頭選擇場合
適用于有要求的零件和輪廓形狀的測量:掃描測量的主要優點是數據速度快,這些數據不僅可以用來確定零件的尺寸和位置,更重要的是可以用多個點來描述零件的形狀、輪廓,這種特殊的配合和形狀,輪廓對零件有著嚴格的要求,零件的形狀直接影響零件(如葉片、橢圓活塞等)的性能;當你不確定你所使用的加工設備是否能生產出足夠好的形狀零件時,它也適用,而形狀誤差是一個大問題。
高精度測量:由于掃描探針以恒定速度或恒定力測量離散點,因此測量點精度可以更高。
同時,掃描探針可以直接判斷接觸點的法向矢量,對于需要嚴格定位和定向測量的場合,掃描探針在離散點測量方面也具有優勢。
對于未知表面的數字化掃描,掃描探針顯示出其獨特的優勢。由于數字工作模式需要大量的點,觸發探頭的點拾取模式顯得太慢。由于是一個未知的曲面,測量機的運動控制方式也不同,即在“探索模式”下工作。測量機根據運動軌跡計算下一步的運動軌跡和采礦點的密度。
1.3條。接觸式和非接觸式探頭的使用
非接觸式探頭特點:
非接觸式探頭無測量力,適用于軟物;非接觸式探頭采樣率高,從50倍1秒到16000倍1秒不等。適用于表面形狀復雜、精度要求不高的未知表面,如汽車、家用電器的木模、泥模等。然而,非接觸式探頭受物體表面輻射特性(顏色、亮度、粗糙度、形狀等)的影響很大,因此在大多數情況下,顯示誤差大于接觸式探頭,且保持在10微米以上。同時,非接觸式探頭的價格普遍較高。
選擇非接觸式探頭的原則如下:
使用接觸副時,應仔細選擇非接觸式探頭。在只測量尺寸和位置元件的情況下,應盡可能選擇接觸觸發探頭??紤]到成本和滿足要求,應盡量選用接觸式觸發探頭。非接觸式測頭可以用來測量易變形、精度低、數據量大的零件??紤]支持軟件、附加硬件(如探頭控制器、電纜)。
