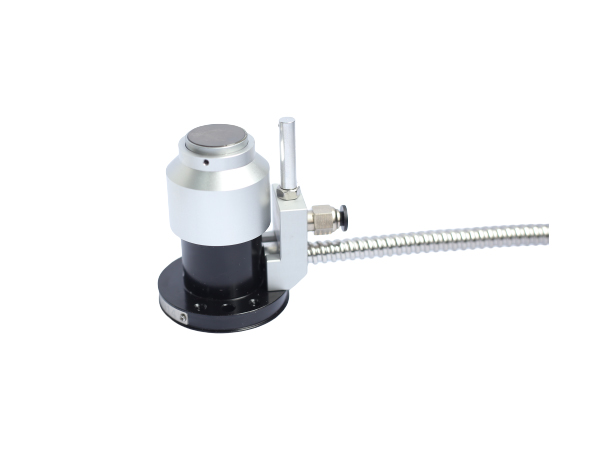

對刀儀是很常用的一種測量工具。使用對刀儀測量可以自動地計算每把刀的刀長與刀寬的差值,并將其存入系統中;在加工零件的時候一般只需要使用標準刀進行一次對刀即可,這樣就可以大大的節約了加工時間。
CNC對刀儀工作原理
對刀儀用于刀具長度補償,是以基準刀的長度作為基準,測量出第二把刀,第三把刀等相對于基準刀在長度方向上的差值,然后進行刀具的長度補償。一般會采用兩到三次對刀以更精確的確定其他刀與標準刀的相差值。對刀宏程序編寫便是按照這個思路進行的。
CNC對刀儀對刀步驟

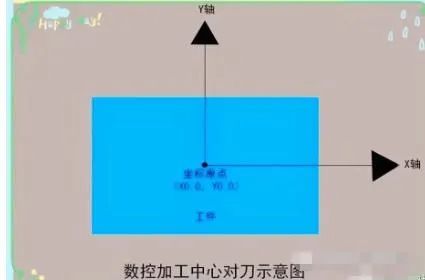

在數控編程中,開始試切的時候第一步一般都是開始對刀。那么如何對刀,今天和“機友”們探討一下數控機床如何去對刀,總結一下一般都要經歷“這六步”。學會這六個步驟,輕松對刀。
第一步:回零(返回機床原點)
在對刀之前,我們都需要回零,一定要返回機床的原點的操作,以便于清除掉上一次操作的坐標數據。注意,X、Y、Z三軸都需要回零。好的習慣可以避免以后出現失誤!

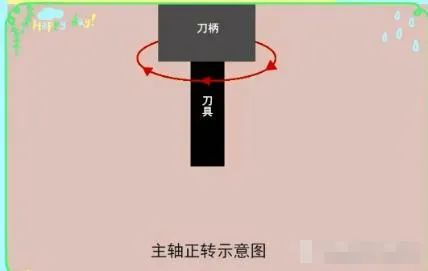

第二步:主軸正轉
我們用系統模式下去輸入指令代碼使得主軸正轉,并保持低速旋轉。然后打到手輪模式,調節好速率進行機床移動,為下一步做好準備。

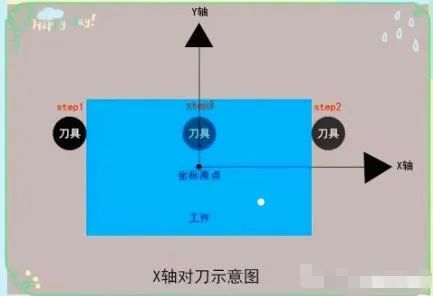

第三步:X向?qū)Φ?/strong>
用刀具在工件的右邊輕輕地碰下,將機床的相對坐標清零。將刀具沿著Z向抬起,再將刀具移動到工件的左邊,沿著Z向下到之前相同的高度,移動刀具與工件輕輕接觸,將刀具抬起,記下機床相對坐標坐標的值,將刀具移動到相對坐標X的一半上,記下機床的絕對坐標X的值,并且輸入(INPUT)到坐標系中。注意,在FANUC系統上輸入“X0.”并按“測量”也可以實現輸入坐標數據。

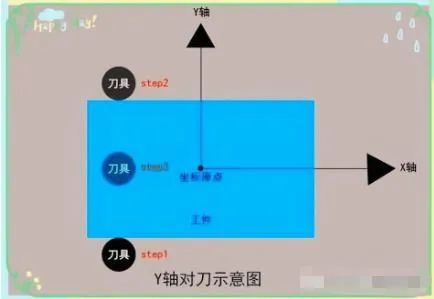

第四步:Y向?qū)Φ?/strong>
Y向?qū)Φ镀鋵?shí)和X向?qū)Φ兜牟僮鞑襟E是類似的。坐標清零,不同之處就是注意一下方向,是工件的前邊和后邊對刀做記錄。另外,在FANUC系統中輸入“Y0.”并按“測量”也可以實現輸入坐標數據。

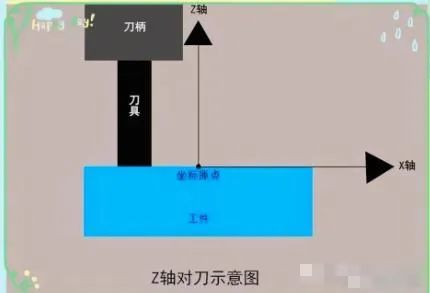

第五步:Z向?qū)Φ?/strong>
將刀具移動到工件上要對Z向零點的上面,慢慢移動刀具至于工件上表面輕輕接觸,記下此時的機床的坐標系中的Z向值,并按(INPUT)輸入的坐標系中。同樣,F(xiàn)ANUC系統可以輸入“Z0.”按“測量”也是可以的。
第六步:主軸停轉
