在數控機床加工過程中,對加工零件進行檢測時,探針發揮了不小的作用,探針是如何進行工作的呢?在對加工零件檢測時,檢測到什么數據呢?在面對市面上品牌不一,種類繁多的探針,探針如何選擇呢?
數控機床探針工作原理

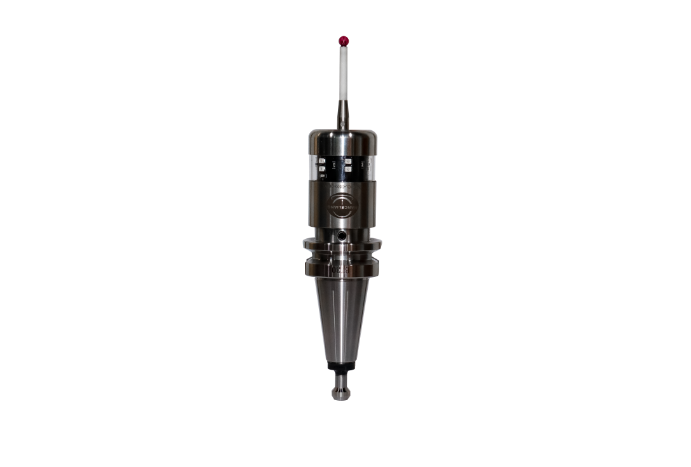

接觸式探針是安裝在數控機床主軸上,通過紅外線或無線電傳輸以發送信號,數控機床主機連接接收器,接收器距離主軸約1米,接收器接受信號,主機嵌入宏程序,D數據用于轉換軟件,生成數據報告。若是3D版本,則需要配置特定的操作軟件。
數控機床探針選擇原則
為保證一定的測量精度,在對探針的使用上,需要:
一、探針長度盡可能的短:探針彎曲或偏斜越大,精度將越低,因此在機測量時,盡可能采用短探針。
二、連接點最少:每次將探針與加長桿連接在一起時,就額外引入了新的潛在彎曲和變形點,因此,要盡可能減少連接的數目。
三、使測球盡可能的大,使得球/桿的空隙最大,這樣減少 由于“晃動”而誤觸發的可能測球直接較大可削弱被測表面未拋光對精度造成的影響。
1.測量范圍:機床的±X、±Y、-Z可測量任意距離內的軸向行程。
2.自動識別:數控測量系統自動識別機床的精度誤差,并自動補償機床的精度;>精確定位:機器可快速調整,工作位置可精確確定;
3.自動測量:深度、寬度、長度、孔徑、凹槽可測量圓柱形等。通過二維圖形比較獲得機床加工參數的誤差值,并在線調整機床加工參數以校正誤差。
