觸發式測頭和光學測頭是數控機床產生加工中常見的兩種不同的測量方法,相較于直接工件表面的觸發式測頭,根據光的物理特性進行測量的光學測頭相比,兩者的區別在哪?哪個好?
觸發式測頭和光學測頭的區別:
一、采集方式不同

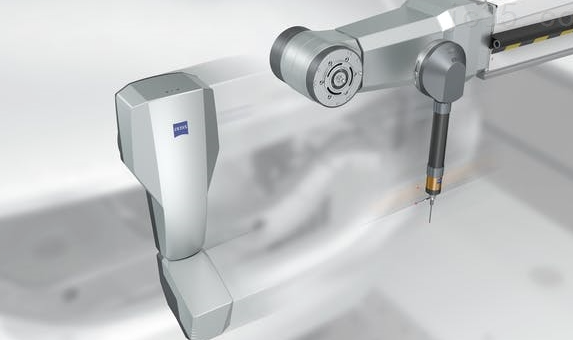

觸發式測頭是一個一個點逐次獲取的方式,通過測頭不離開零件表面的方式來提高取點速度,屬于單點采集;
光學測頭在光源維度上分為點光源、線光源和面光源,針對需要大面積輪廓的空間點坐標,線掃描測頭可通過一條由若干點的激光在工件表面移動,即可掃描一片區域;面掃描測頭是通過一組編碼的光線柵格,一個性便可獲取一個特定大小區域內的點云。
二、是否產生余弦誤差

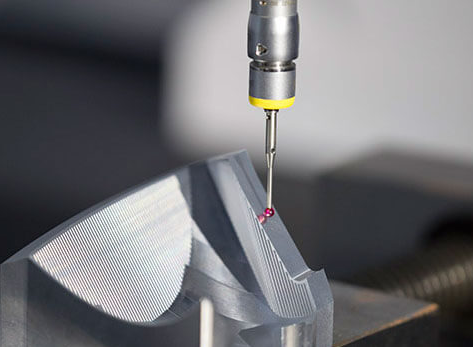

觸發式測頭采點時,測頭記錄的是測球中心的空間坐標,根據測球半徑來進行補償,得出實際點的坐標;但在測量特定位置的三維曲線時,就會存在按照測點的法線方向采點,會存在半徑補償余弦誤差;但若按照測點的法線方向采點,就會產生實際測點位置出現偏差;
而光學測頭是直接利用光點的反射信號來獲取被測點的坐標,不存在半徑補償環節。
三、光線的可觸及性不同
測球的各個部位都可以通過觸發式來采點,而光學傳播是沿直線的,線無法“轉彎”,因此,徑深比很小的孔、L性測針的應用場景,觸發式測頭相較于光學式測頭更為方便。
漢測機床測頭適用于高精度零件檢測、薄壁零件檢測、模具曲面檢測、大尺寸零件在線檢測、大批量在線測量、渦輪葉片檢測等。
觸發式測頭和光學測頭哪個好?從以上三方面的對比中,光學測頭的優勢似乎更明顯,但并非意味著光學測頭可以完全取代觸發式測頭。兩者可以說是互補,面對市面上多類型產品,如何選擇?最終還是取決于測量需求。
