觸發式測頭是在機測量系統的主要組成部分,在工件加工過程中,實時對機床上進行幾何特征的測量,其預行程會計入測量結果從而影響測量精度,根據測量結果可指導后續工藝的改進。觸發式測頭原理是什么?作用有哪些?
觸發式測頭就相當于一個開關式傳感器,在測針與零件產生接觸時,產生觸發動作,就會引起電路狀態變化,從而發出聲光信號,聲光信號傳送至控制系統,控制系統對此刻的光柵計數器中的數據鎖存,經處理后傳送給測量軟件,表示測量了一個點。

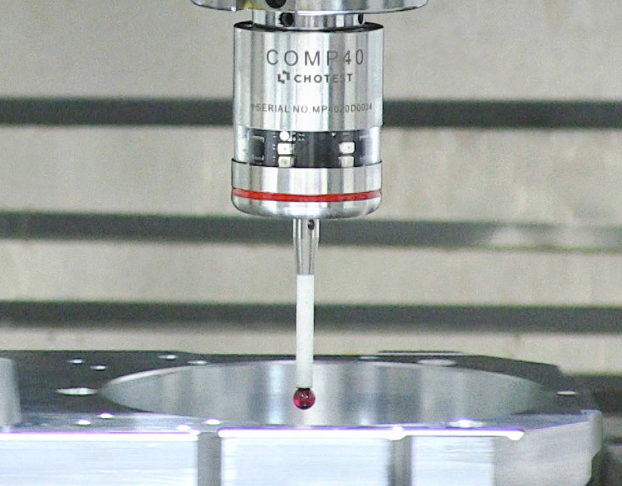

觸發式測頭分為無線電測頭和紅外線測頭兩種,紅外線測頭大多應用于銑床、加工中心和車床上,測頭偏斜發出的信號會傳輸?shù)郊t外線接收器,具有抵擋環境干擾光纖、抗干擾能力強,接受能力強的特性。

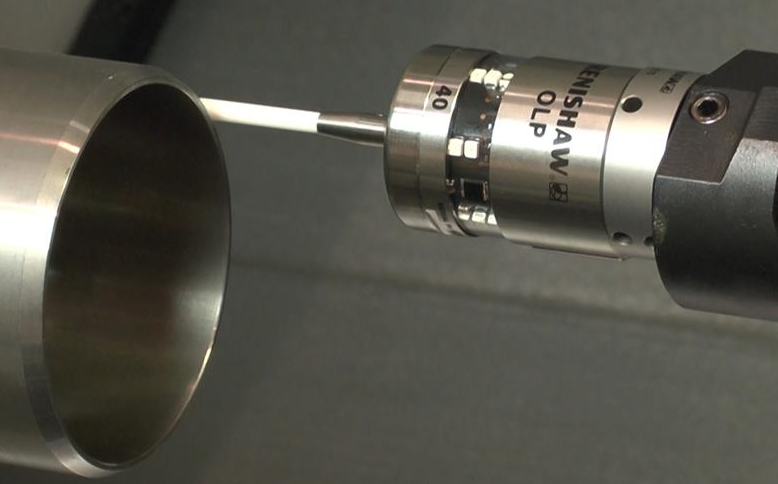

無線電測頭是利用無線電在空氣中傳播速度快、波長短、頻率高、短時間信息傳播多的特點,信號可在大距離范圍內進行非可視傳輸,在測頭靠近工件表面時,測針偏斜,將觸發信號傳輸至于無線電接收器中,將無線電波轉換成電信號,傳至控制器。
漢測數控機床無線電測頭和紅外線測頭具有傳輸效率好,互換性強的性能特點。通過調整測頭與柄部的連接環節,可將測針上測球的中心與測頭錐柄中心線重合,偏差≤2μm。
觸發式測頭作用有哪些?
1.可測量離散的點,檢測三維幾何工件的最佳選擇,如:葉片形狀、模具曲面等;
2.自動測量、記錄和校準,比較測量結果和報告,可減少加工工序,包括位置測量(孔間距測量、位置度測量、垂直度測量、角度測量等)、尺寸測量(臺階高測量、直徑測量等)。
3.代替人工進行自動分割和測量,根據測量數據自動調整刀具坐標系以及自動填刀;
4.可識別機床加工精度的誤差,自動進行補償精度;
5.可設置工件原點,修正工件坐標系,判斷工件裝夾定位,確定毛坯加工量。
觸發式測頭原理是什么?觸發式測頭是目前在機測量使用最多的測量工具,相較于掃描式測頭,采購及運行成本都相對低,通用性也更強,是數控機床上的一個開關式傳感器。
