五軸數控機床的刀具半徑補償與測頭防碰撞的適配性

發布日期:2023-01-13 11:12:24  點擊次數:8061

加工(5 Axis Machining),顧名思義,數控機床加工的一種模式。采用X、Y、Z、A、B、C中任意5個坐標的線性插補運動,五軸加工所采用的機床通常稱為五軸機床或五軸加工中心??墒悄阏娴牧私馕遢S加工嗎?


五軸技術的發展

幾十年來,人們普遍認為五軸數控加工技術是加工連續、光滑、復雜曲面的唯一手段。一旦人們在設計和制造復雜曲面時遇到無法解決的問題,就會求助于五軸加工技術。但是...

五軸數控是數控技術中難度最大、應用最廣泛的技術。它集計算機控制、高性能伺服驅動和精密加工技術于一體,適用于復雜曲面的高效、精密和自動化加工。在國際上,五軸數控技術被視為一個國家生產設備自動化技術水平的標志。由于其特殊的地位,特別是對航空、航天和軍工行業的重要影響,以及其技術的復雜性,西方發達國家一直將五軸數控系統作為戰略物資實行出口許可證制度。

與三軸數控加工相比,從技術和編程的角度來看,采用五軸數控加工復雜曲面具有以下優點:

1)提高加工質量和效率。

2)擴大流程范圍

3)符合復合型發展的新方向。


從Fidia的RTCP字面意思來看,假設手動定點執行RTCP函數,刀具中心點和刀具與工件表面的實際接觸點將保持不變。此時刀具中心點落在刀具與工件表面實際接觸點的法線上,刀柄會繞刀具中心點旋轉。對于球頭銑刀,刀具中心點就是NC代碼的目標軌跡點。

為了達到在執行RTCP函數時,刀架可以簡單地繞目標軌跡點(即刀具中心點)旋轉的目的,需要實時補償?shù)都苄D(zhuǎn)引起的刀具中心點直線坐標的偏差, 從而在保持刀具中心點和刀具與工件表面的實際接觸點不變的同時,改變刀架與刀具與工件表面實際接觸點處法線的夾角,以發揮球頭立銑刀的最佳切削效率,有效避免干涉。 所以RTCP似乎更多的是在刀具的中心(也就是NC代碼的目標軌跡點)來處理旋轉坐標的變化。


沒有RTCP的五軸機床和數控系統必須依靠CAM編程和后置處理,刀具軌跡必須事先規劃好。對于同一個零件,如果換機床或者換刀具,都要重新編程和后置處理,所以只能叫假五軸。




目前,五軸數控機床的形式

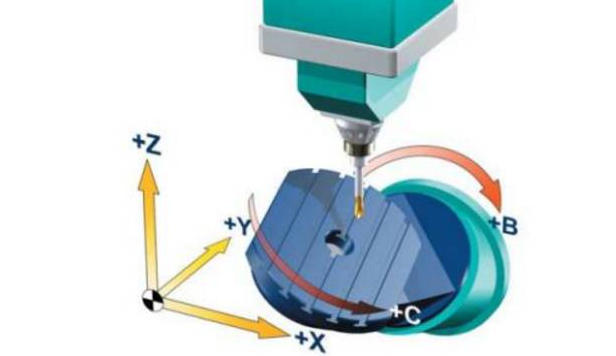

在五軸加工中心的機械設計中,機床制造商一直致力于開發新的運動模式以滿足各種要求??偨Y(jié)目前市場上的各種五軸機床,雖然機械結構多種多樣,但主要有以下幾種形式:


兩個旋轉坐標直接控制刀具軸的方向(雙擺頭形式)

兩個坐標軸在工具的頂部,

但是旋轉軸不垂直于線性軸(擺式)

兩個旋轉坐標直接控制空間的旋轉(雙轉盤形式)

兩個坐標軸在工作臺上,

但是旋轉軸不垂直于直線軸(擺動工作臺)


兩個旋轉坐標,一個作用在刀具上,一個作用在工件上(一擺一轉形式)。

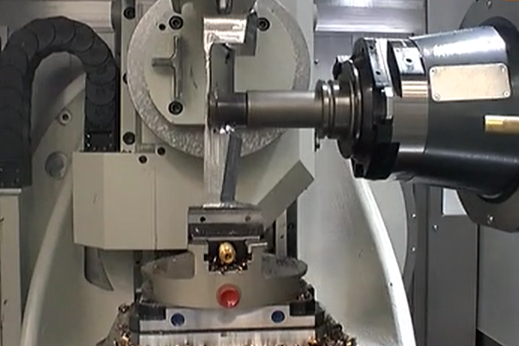

看過這幾臺五軸機床,相信大家應該明白五軸機床在動什么,怎么動的。


發展五軸數控技術的困難和阻力

大家早就認識到五軸數控技術的優越性和重要性。但到目前為止,五軸數控技術的應用仍然局限于少數資金雄厚的部門,仍然存在尚未解決的問題。

五軸數控編程比較抽象,難以操作。

這是每個傳統數控程序員都很頭疼的問題。三軸機床只有直線坐標軸,五軸數控機床有多種結構形式;相同的NC代碼在不同的三軸數控機床上可以獲得相同的加工效果,但某一臺五軸機床的NC代碼并不能適用于所有類型的五軸機床。數控編程除了直線運動外,還要協調旋轉運動的相關計算,如旋轉角度和行程檢查、非線性誤差檢查、刀具旋轉運動計算等。,它處理大量的信息,非常抽象。

五軸數控加工的操作與編程技巧密切相關。如果用戶給機床增加特殊功能,編程和操作會更加復雜。程序員和操作人員只有通過反復實踐,才能掌握必要的知識和技能。編程經驗豐富,操作人員缺乏是五軸數控技術普及的一大障礙。


對數控插補控制器和伺服驅動系統的要求非常嚴格。

五軸機床的運動是五個坐標軸的合成。旋轉坐標的加入,不僅增加了插補運算的負擔,而且由于旋轉坐標的微小誤差,使加工精度大大降低。因此,要求控制器具有更高的運算精度。

五軸機床的運動特性要求伺服驅動系統具有良好的動態特性和較大的速度范圍。

五軸數控的數控程序檢查尤為重要。

為了提高加工效率,迫切需要淘汰傳統的“試切法”驗證方法。在五軸數控加工中,數控程序的驗證也變得非常重要,因為五軸數控機床通常加工的工件非常昂貴,碰撞是五軸數控加工中常見的問題:刀具切入工件;刀具以非常高的速度與工件碰撞;刀具在加工范圍內與機床、夾具等設備發生碰撞;機床上的運動部件與固定部件或工件發生碰撞。在五軸數控中,碰撞是很難預測的,因此標定程序必須綜合分析機床的運動學和控制系統。

如果CAM系統檢測到錯誤,刀具路徑可以立即處理。但是,如果在加工過程中發現NC程序錯誤,則不能像在三軸NC中那樣直接修改刀具路徑。在三軸機床上,機床操作者可以直接修改刀具半徑等參數。在五軸加工中,情況就沒那么簡單了,因為刀具尺寸和位置的變化對后續的旋轉軌跡有直接的影響。




刀具半徑補償

在五軸數控程序中,刀具長度補償功能仍然有效,但刀具半徑補償無效。使用圓柱銑刀進行接觸成形銑削時,需要針對不同直徑的刀具編制不同的程序。目前流行的數控系統無法完成刀具半徑補償,因為ISO文件沒有提供足夠的數據來重新計算刀具位置。在數控加工過程中,用戶需要經常更換刀具或調整刀具的精確尺寸。按照正常的加工程序,刀具軌跡要送回CAM系統重新計算。導致整個加工過程的效率非常低。

為了解決這個問題,挪威研究人員正在開發一種叫做LCOPS(低成本優化生產策略)的臨時解決方案。刀具軌跡修正所需的數據由CNC應用程序發送給CAM系統,計算出的刀具軌跡直接發送給控制器。LCOPS需要第三方提供CAM軟件,可以直接連接數控機床,傳輸CAM系統文件,而不是ISO代碼。這一問題的最終解決有賴于新一代CNC控制系統的推出,它能識別工件模型文件(如STEP等。)或通用格式的CAD系統文件。


后置處理程序

五軸機床和三軸機床的區別在于,它也有兩個旋轉坐標,刀具位置從工件坐標系變化到機床坐標系,中間有幾次坐標變換。利用市場上流行的后置處理器生成器,只需輸入機床的基本參數,即可生成三軸數控機床的后置處理器。對于五軸數控機床,只有一些改進的后置處理器。五軸數控機床的后置處理器需要進一步開發。

三軸聯動時,刀具軌跡中不需要考慮工件在機床工作臺上的原點位置,后處理器可以自動處理工件坐標系和機床坐標系的關系。對于五軸聯動,例如在X、Y、Z、B、C五軸聯動的臥式銑床上加工時,生成刀具軌跡時必須考慮工件在C轉盤上的位置尺寸和B、C轉盤之間的位置尺寸。工人在夾緊工件時,通常要花很多時間來處理這些位置關系。如果后處理器能夠處理這些數據,工件的安裝和刀具軌跡的加工將大大簡化;只需將工件夾在工作臺上,測量工件坐標系的位置和方向,將這些數據輸入后處理器,對刀具軌跡進行后處理,得到合適的數控程序。


非線性誤差和奇異性問題

由于旋轉坐標的引入,五軸數控機床的運動學比三軸機床復雜得多。與旋轉相關的第一個問題是非線性誤差。非線性誤差屬于編程誤差,可以通過減小步長來控制。在預計算階段,程序員無法知道非線性誤差的大小,非線性誤差只能在后處理器生成機床程序后才能計算出來。刀具軌跡線性化可以解決這個問題。一些控制系統可以在加工時線性化刀具軌跡,但通常是在后處理器中線性化。

轉軸引起的另一個問題是奇點。如果奇點在轉軸的極限位置,奇點附近的小振蕩會導致轉軸轉動180°,這是相當危險的。

對CAD/ CAM系統的要求

對于五面體加工的操作,用戶必須使用成熟的CAD/CAM系統,并有經驗豐富的程序員來操作CAD/CAM系統。


大量投資購買機床。以前五軸機床和三軸機床價格差距很大?,F(xiàn)在一個帶轉軸的三軸機床基本就是普通三軸機床的價格,可以實現多軸機床的功能。同時,五軸機床的價格只比三軸機床高30% ~ 50%。

除了機床本身的投資,還必須對CAD/CAM系統軟件和后置處理器進行升級,以滿足五軸加工的要求。校準程序必須升級以模擬整個機床。


五軸加工機床的未來智能化趨勢

智能設備的控制方式和人機界面將發生巨大變化。隨著WiFi寬帶、藍牙短距離通信等網絡性能的提升,平板電腦、手機、可穿戴設備等基于網絡的移動控制方式將會越來越普及。觸摸屏和多點觸控的圖形化人機界面將逐漸取代按鈕、開關、鼠標和鍵盤。人們尤其是年輕人已經習慣了智能電子消費產品的操作方式,可以快速反應,切換屏幕和上傳或下載數據,大大豐富了人機交互的內容,明顯降低了誤操作率。

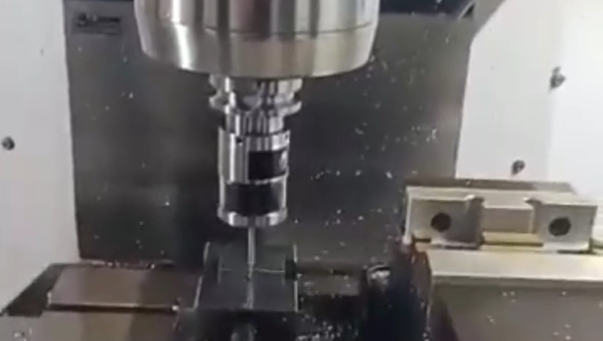

值得一提的是,蘇州漢測測量設備有限公司自主研產的數控自動化高精度在機測量測頭除了具備自動化高精度測量功能外,還具有工件防碰撞報警功能,在測量時由于誤操作或錯誤編程容易導致碰撞導致機床,工件或測量設備損壞,在測頭與刀柄之間漢測增加了防碰撞模塊,當測頭發生碰撞時,系統會自動停止當前測量動作,并出現報警提示,在重新校準后可以繼續正常使用。主軸長時間加工后會產生熱伸長,這時普通測量工序就會出現測量誤差,漢測測頭單元具有隔熱功能,可以有效減少主軸熱伸長,同時將誤差累積在測量過程中,減少撞機幾率。同時,測頭在移動過程中觸碰到障礙物也會產生報警,保護探針碰撞。


防碰撞技巧:開始運行階段把快速倍率設置的慢些;經常性檢查車床限位,確認檔塊是否在正確位置,是否松動;程序輸入完成后,需仔細檢查是否存在錯誤,避免坐標數字輸入錯誤;程序編好后應該先進行單股調試;正確對刀并設置好刀補,試切對刀時注意對刀使用的Z向零點與編程一致;調試過程中隨時注意當前絕對坐標值及下一程序段的終點坐標位置,確定刀具移動的距離及工件位置之間的距離進行判斷是否會導致碰撞。
