機床在機測量系統優勢及測頭基本結構

發布日期:2023-01-11 15:02:45  點擊次數:6062

機床在機測量是可與自動化生產線相結合達到更高效率生產的一項措施,特別是光電檢測系統,適用范圍廣,測量矯正精度高。本文將為大家介紹一項機床在機測量技術,看看漢測測頭是如何實現高質量高頻率的檢測,實時傳輸數據給工作人員與自動控制系統,從而完成高質量的生產。

所謂在機測量,就是以機床硬件為載體,附以相應的測量工具如漢測測頭、漢測對刀儀等,在工件加工過程中,實時在機床上進行幾何特征的測量,根據檢測結果指導后續工藝的改進。


在機測量優勢:

1.實時性-加工后直接進行測量

2.互動性-可根據測量結果修改加工參數

3.普及性-使用較少的投資便可普及到每臺加工設備


漢測測頭優勢特點:

1.高重復精度:單向重復精度<1μm。

2.超長待機時間:采用一次性電池,方便更換,最長六個月不換電池。

3.全包圍式吸能設計:獨特的360°全包圍式吸能設計,操機出現意外時,緩沖主軸沖擊力。

4.高等級防護設計:測頭、接收機本體防護等級達到IP68。

5.組合式診斷LED指示燈:實時、準確顯示測頭當前工作狀態。

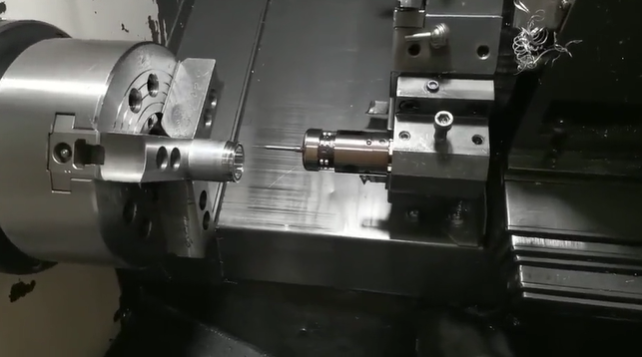

漢測測頭可安裝在數控車床、加工中心、數控磨床等大多數數控機床上。在加工循環中不需人為介入,直接對刀具或工件的尺寸及位置進行測量,并根據測量結果自動修正工件或刀具的偏置量,使同樣的機床能加工出更高精度的零件。通過挖掘和發揮數控加工最大的加工潛能;在機測量系統正協助越來越多的企業減少廢品。


機床測頭的基本結構

機床測頭的組成  數控機床在線檢測由軟件和硬件組成。


其硬件部分主要由機床本體、數控系統、伺服系統、測量系統、計算機系統等部分組成,其中測量系統是數控機床在線檢測的重要組成部分,直接影響了在線檢測的準確性 。

機床測頭的工作原理實現數控機床的在線檢測,首選的是生成檢測主程序,通過通訊接口將檢測主程序傳送到數控機床。

在一定距離內,以一定的速度和大小的力,對工件進行測量 ,接觸點的位置在機床坐標系中的坐標值會立即被記憶 ,并通過紅外傳輸存儲到目標存儲地址 。
