測頭在車間現場安裝的過程中,我們經常發現許多客戶存在部分錯誤做法,導致測頭接收器與傳輸線連接出現錯誤,到底應該怎么安裝操作呢?
今天跟漢測一起,看看在實際現場安裝中,經常出現的錯誤案例與正確的操作示范。

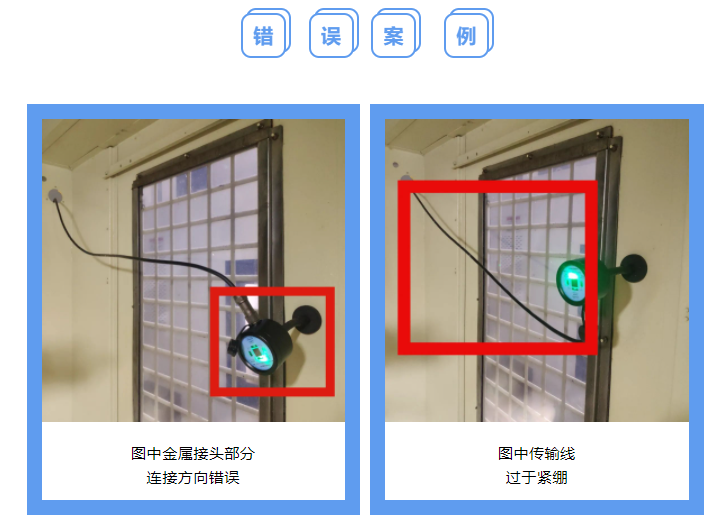

1.接收器

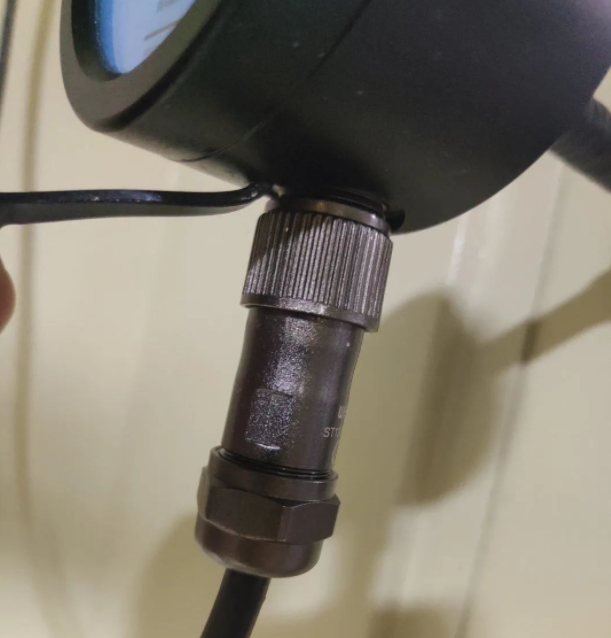

金屬接頭與接收器應如圖中所示方法連接,接頭朝上,與接收器底部相連。

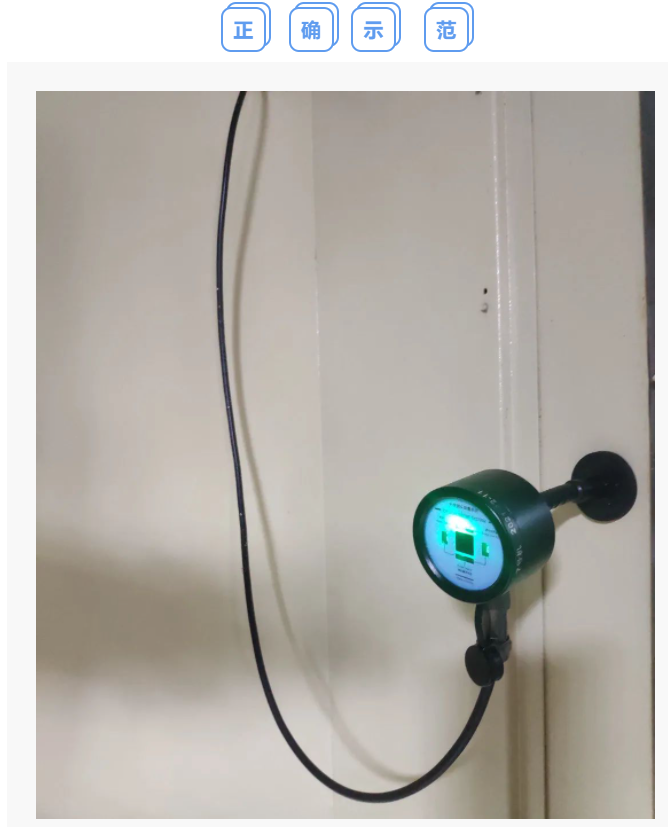

傳輸線長度應合理布置,不能過分松垮也不能過分緊繃。
注:此處金屬接頭要插到底擰緊
2.線路布局

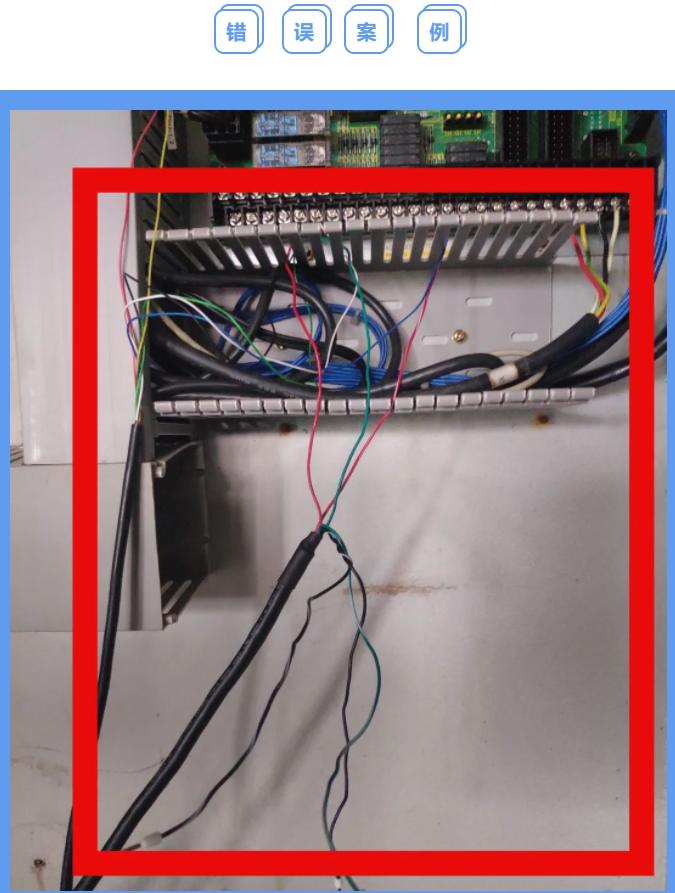

圖中線路裸露
布局雜亂

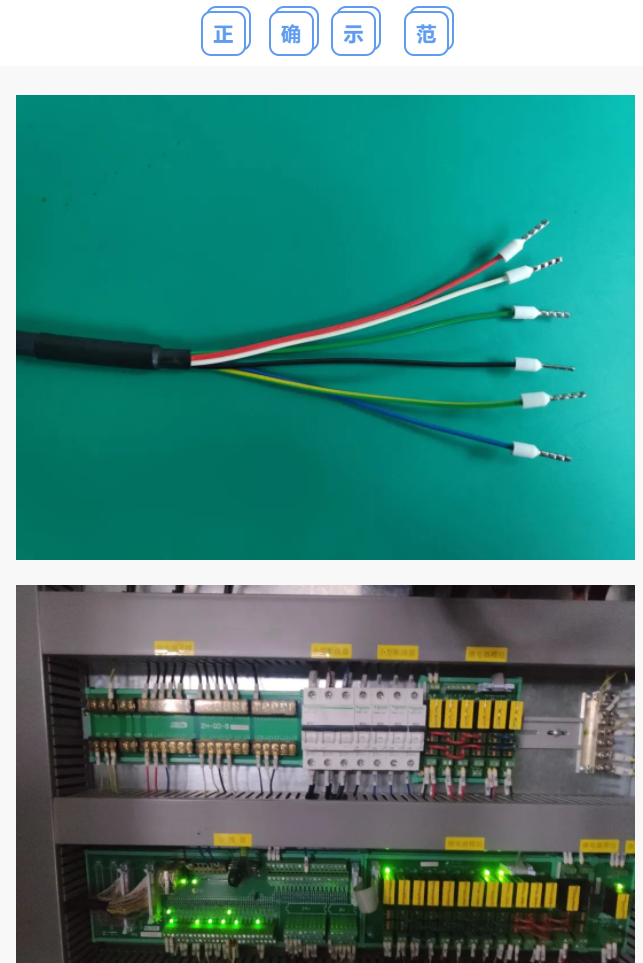

各條線路應該合理布局排列,通過排線孔有序放置,避免線路外露。

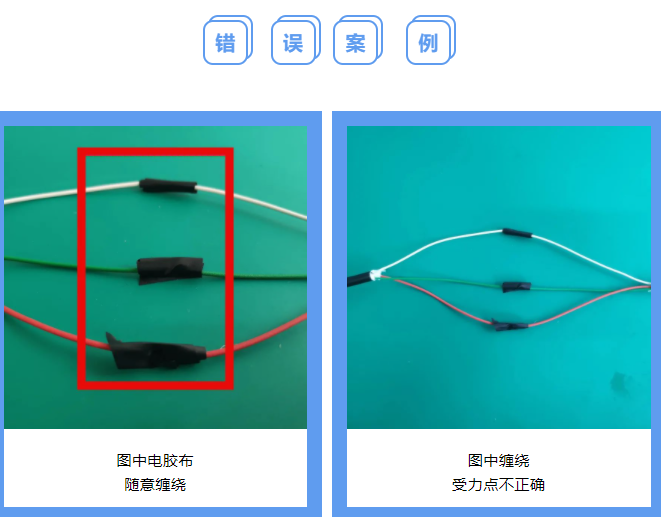

3.纏繞方法
仔細纏繞

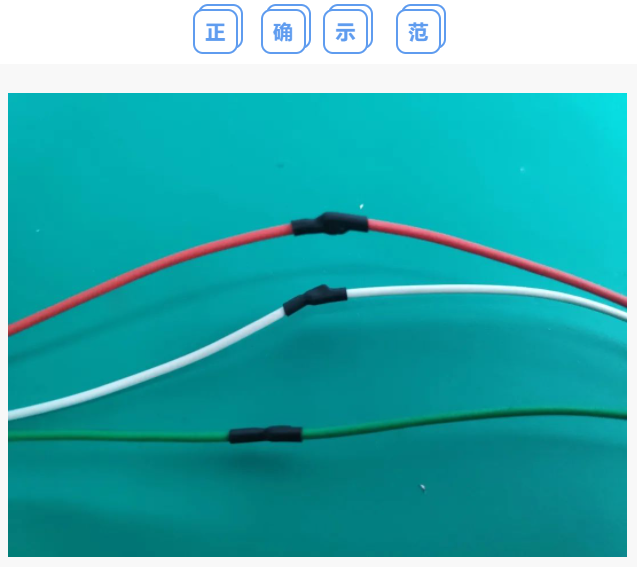

按這種方式纏繞

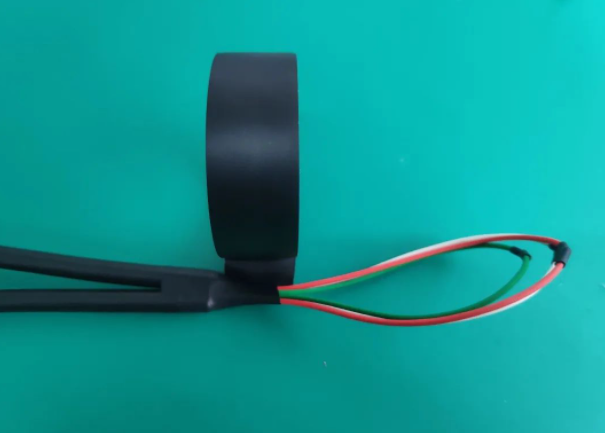

受力應該在這個點上
而不是在線上
完整接線后的正確狀態
以上就是關于接線
常見的錯誤案例與正確示范
蘇州漢測測量設備有限公司整理出正確的接線方法,希望為朋友們帶來更多啟發與思路,從細節之中取勝提質增效 精益求精,讓數控加工生產簡單高效。
