作為精密測量工具,千分尺(又稱螺旋測微器)和游標卡尺被廣泛用于精密加工之中,并被業內人所熟知著,然而測量值本就不是個絕對值,只有正確使用了測量工具才能無窮大的去接近他的真身,這兩種測量工具,你們都會用嗎?
外徑千分尺的刻度讀法
使用前不要忘了校準調零哦!
標準刻度,分度值為0.01mm時
通常情況下,當基線對正后,可以通過基線的位置來估讀尺寸的最后一位數。
可以像上圖那樣讀取到分度值0.01mm,也可以像下圖所示那樣,讀取分度值到0.001mm。
帶有游標刻度,分度值為0.001mm時
帶游標刻度的千分尺在套管基線的上面有游標刻度,此時的讀數方法如下圖所示:
②當指引線為兩個刻度(在這種情況下,21和22)之間的位置時,讀取0.21mm。
③當游標尺刻度與其中一個微分筒刻度對齊時,讀取0.003mm。
讀數的注意事項
1)基線下面的刻度不要漏讀或讀錯。
2)讀取微分筒刻度線時須從正面直視基線。
正面直視基線
如果像或那樣有傾斜角度去讀數(如下圖),會受到視覺偏差的影響無法讀取刻度的正確位置,造成讀數錯誤。
游標卡尺的刻度讀法
使用前不要忘了校準調零哦!
游標卡尺的讀數
提示:② 0.15mm是讀取的主尺刻度與游標刻度重合的位置。
帶表卡尺的讀數
關于游標刻度的小知識
觀察游標卡尺會發現,游標尺的刻度被刻在卡尺尺框上,且每個刻度比主標尺刻度1mm要短0.05mm。
這意味著,隨著卡尺量爪打開,每次連續移動0.05mm均會使后續游標尺線與主標尺線重合,所以計數單位為0.05mm?;蛘撸墒挂粋€(gè)游標分格比主尺的兩個分格短0.05mm,以形成長游標尺。這使刻度更易讀,但原理和分度仍相同。見①如B圖滑塊向右方移動0.1mm時,與主標尺第2根刻度重合…進行步驟②,讀取到0.1mm。
初期的卡尺是將主標尺的19個刻度全部20等分,每一個分度為0.05mm,但是在狹窄的范圍內尋找一致的線非常煩瑣,因此,自20世紀70年代起,人們普遍采用將主標尺的39個刻度全部20等分的長游標刻度的游標卡尺了。
為了讀取比0.05mm更小的單位,也曾出現過將主尺的49個刻度均50等分、每一個分度為0.02mm類型的游標卡尺,不過,因數顯顯示為0.01mm的數顯卡尺的出現,現在這種類型的游標卡尺很少了。
蘇州漢測測量設備有限公司漢測小課堂,今天我們來對比一下,分中棒分中與漢測測頭自動分中測量出的數據。

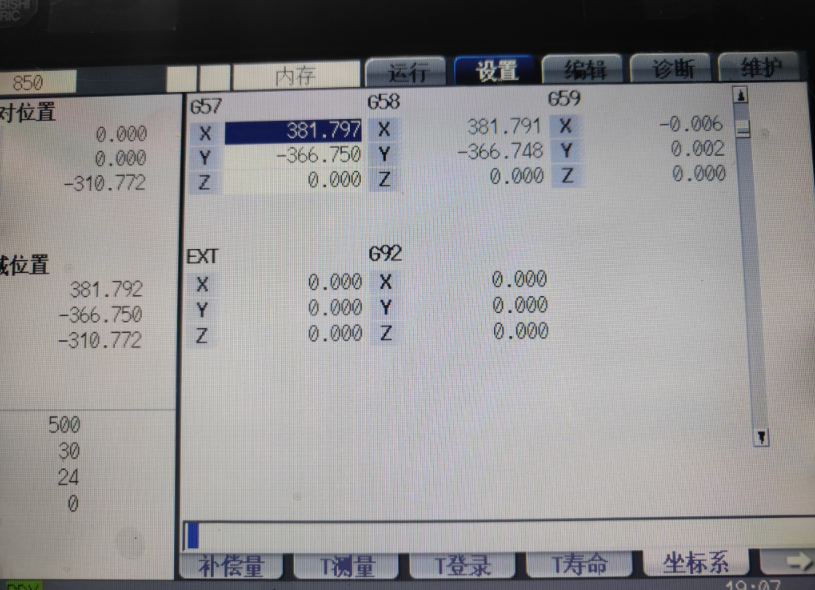

首先我們可以看到,通過分中棒一系列五分鐘的繁瑣操作后,接著進行漢測測量20秒的自動分中,我們發現漢測自動分中明顯提高了生產效率,減少了手工操作的時間,G57為分中棒測量得出的數據,G58為測頭測量得出的數據,G59為兩者測量數據差,我們可以看到,測頭自動分中測量得出的測量數據與分中棒數據基本沒有誤差,而在測量過程的便利性中,測頭擁有分中棒(巡邊器)無法媲美的優勢。打破人工測量的技術要求,減少人為操作的誤差性,避免視覺疲勞的低精度,在接下來的每一次測量可以簡單便捷高效地保證分中精度和加工精度。
