PLC常用的編程語言是LAD。梯形圖由觸點、線圈和用方框表示的命令框組成。表示觸點的邏輯輸入條件,如外部開關、按鈕和內部條件。線圈通常表示邏輯運算的結果,通常用于控制外部負載和內部標志。指令框用于表示定時器、計數器或數學運算等指令。
在編寫PLC控制程序時,首先要有一個清晰的編程思路,設置好所有要使用的變量和接線地址信息。以手動/自動切換三色指示燈控制的簡單程序?yàn)槔榻B了PLC編程的思路和方法。具體步驟如下:
第一步
單擊PLC_1的一個下拉箭頭,然后單擊PLC變量的兩個下拉箭頭,然后雙擊“顯示所有變量”。三個地方是PLC變量的編輯界面。
第二步

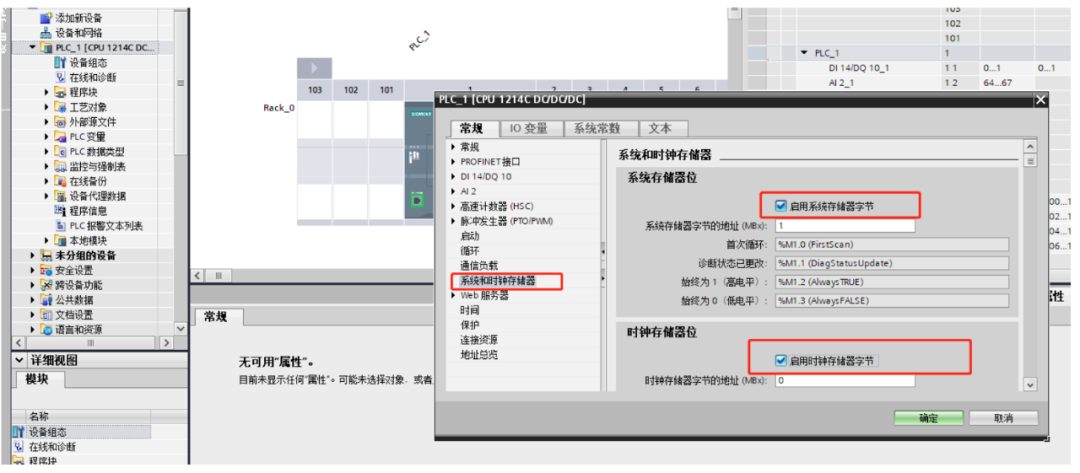

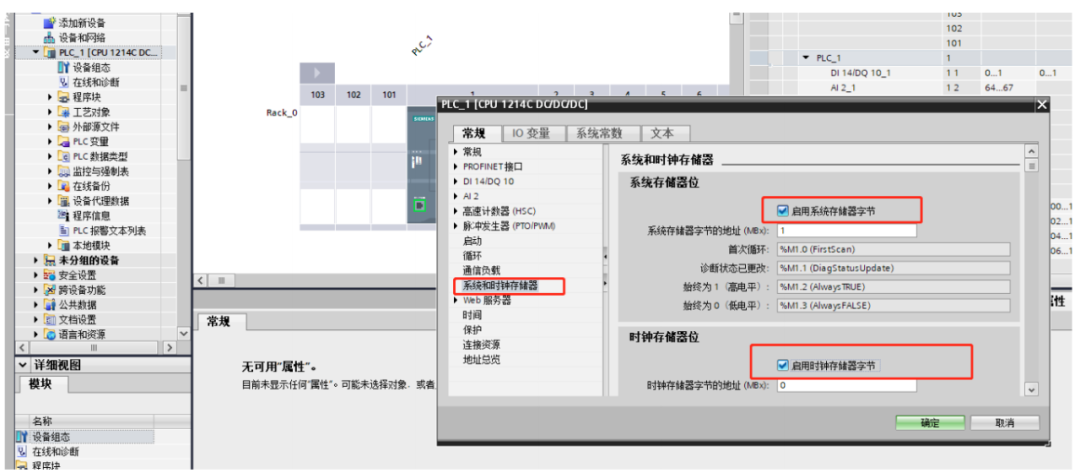

打開PLC的系統和時鐘存儲器,啟用系統存儲器字節和時鐘存儲器字節。
第三步

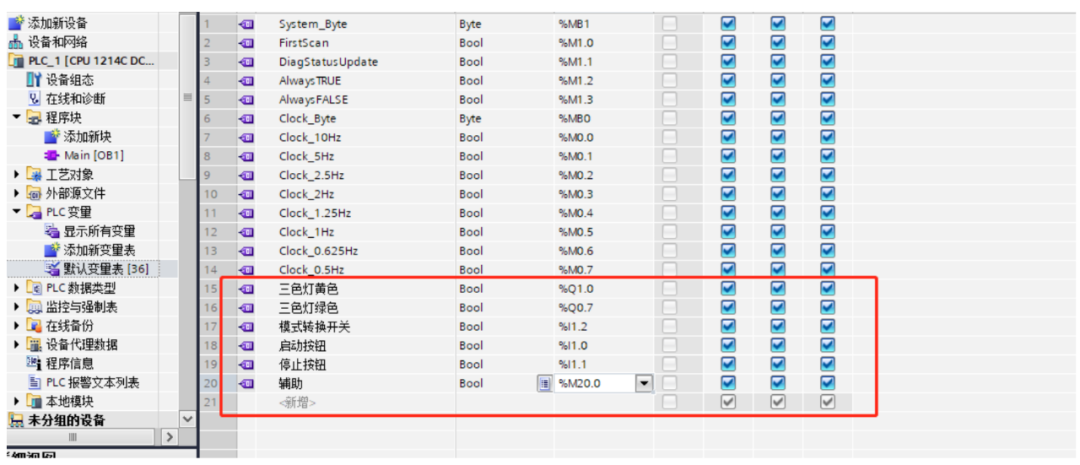

根據控制要求輸入所需的變量。
第四步

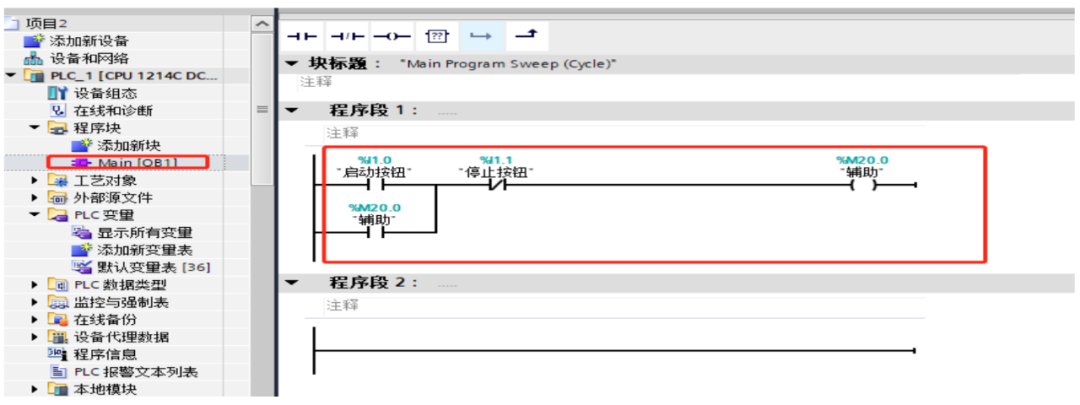

在主程序塊中寫PLC程序,先寫自鎖程序使輔助M20.0為真。
第五步

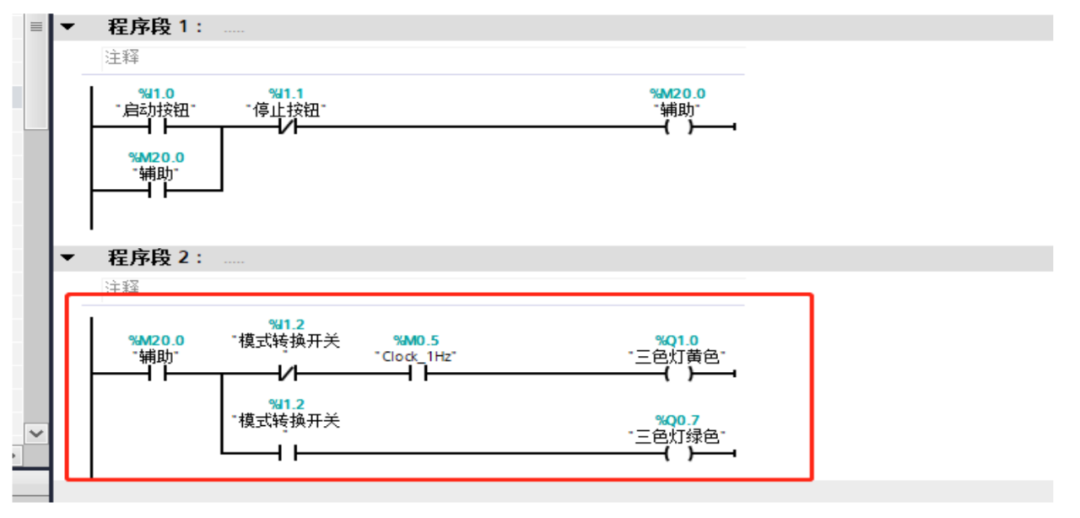

編寫指示燈的控制程序。當模式開關關閉時,黃燈閃爍;綠燈一直亮著。
三色指示燈手動/自動切換的具體控制要求是:通過模式開關選擇自動或手動模式;模式開關關閉時,三色指示燈黃燈以1Hz的頻率閃爍;;當模式轉換開關打開時,三色指示燈始終為綠色,頻率為1Hz。
