當我們談到“形位公差”時,它既是理論上的,也是實踐上的專業知識。你對它了解多少?在生產中,如果對圖紙上標注的形位公差有錯誤的理解,加工分析和加工結果就會偏離要求,甚至帶來嚴重的后果。今天,我們來系統地了解一下14個幾何公差。

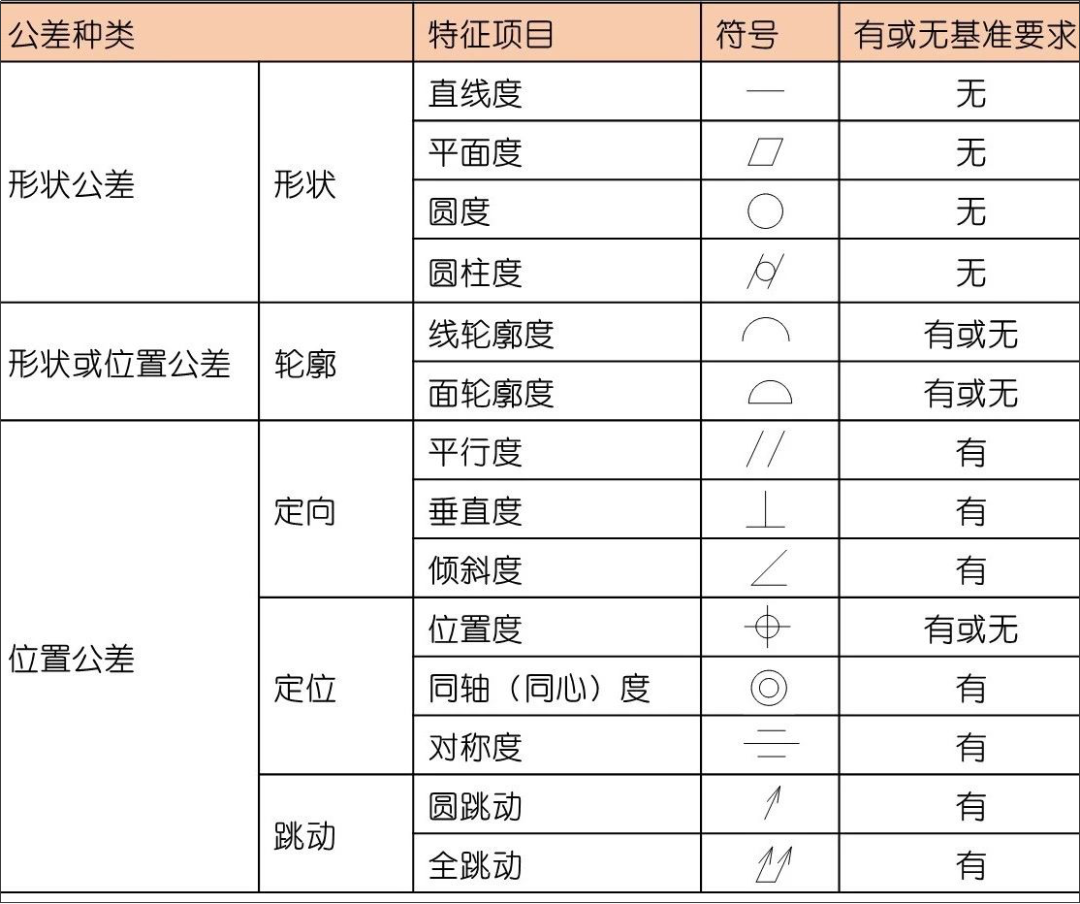

首先,我給你看一下重點。下表列出了14個國際統一的形位公差符號,非常重要。
01直線度
直線度,俗稱直線度,表示零件上直線元素的實際形狀保持理想直線的狀態。直線度公差是實際直線相對于理想直線的最大允許偏差。
02平整度
平坦度,俗稱平面度,表示零件平面要素的實際形狀和保持理想平面的狀態。平面度公差是實際表面與理想平面的最大允許偏差。
03圓度
圓度,通常稱為圓度,表示零件上的圓的元素的實際形狀與其中心等距。圓度公差是同一截面上實際圓與理想圓的最大允許偏差。
04圓柱度
圓柱度是指零件圓柱面輪廓上的點,其軸線保持等距。圓柱公差是實際圓柱表面相對于理想圓柱表面的最大允許偏差。
05線條輪廓
線輪廓是指任意形狀的曲線在零件的給定平面上保持其理想形狀的狀態。輪廓公差是指非圓曲線實際輪廓的允許偏差。
06面輪廓度
輪廓是零件上任何形狀的表面保持其理想形狀的條件。輪廓公差是指非圓表面的實際輪廓相對于理想輪廓表面的允許偏差。
07平行度
平行度,即保持平行的程度,是指零件上被測實際元素與基準保持等距。平行度公差是被測元素的實際方向與平行于基準的理想方向之間的最大允許偏差。
08垂直度
垂直度,即兩個元素之間的正交程度,意味著零件上的被測元素相對于參考元素保持正確的90°夾角。垂直度公差是被測元件的實際方向與垂直于基準的理想方向之間的最大允許偏差。
09傾斜度
傾斜是零件上的兩個元素相對于彼此保持任何給定角度的正確條件。傾斜度是在任何給定角度下,被測元素的實際方向和基準的理想方向之間的最大允許偏差。
10位置度
位置度是指零件上的點、線、面等元素相對于其理想位置的確切位置。位置公差是被測元件的實際位置相對于理想位置的最大允許偏差。
11同軸(同心)度
同軸度,俗稱同軸度,是指零件的被測軸線相對于基準軸線保持在同一條直線上。同軸度公差是被測實際軸線相對于參考軸線的允許偏差。
12對稱性
對稱是指零件上兩個對稱的中心元素保持在同一中心平面上的狀態。對稱公差是實際元素的對稱中心平面(或中心線和軸)相對于理想對稱平面的容許偏差。
13圓跳動
圓跳動是指零件上的回轉面在有限的測量平面內相對于基準軸保持固定位置的情況。當被測實際元件繞參考軸旋轉一整圈而沒有軸向運動時,圓跳動公差是有限測量范圍內的最大允許偏差。
14全跳動
全跳動是指零件繞參考軸連續旋轉時沿整個測量表面的跳動??偺鴦庸钍侵府?dāng)被測實際元件圍繞參考軸連續旋轉且指示器沿其理想輪廓相對移動時允許的最大跳動。
