加工中心切削刀具必備知識點

發布日期:2022-07-08 09:47:38  點擊次數:5606

1刀具的基本分類


根據末端幾何形狀:


平底銑刀

r-平頭銑刀

球頭銑刀

可轉位嵌入式端銑刀

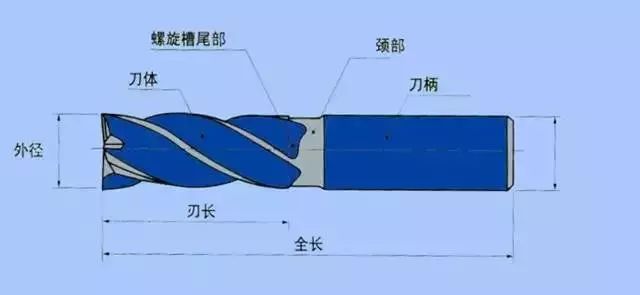

2刀具的基本幾何結構


3刀具的基本幾何結構


用于精加工的切削刀具的切削刃必須具有良好的輪廓精度。


刀具的幾種可能的輪廓偏差


(1)精確的輪廓;


(2)打磨工藝不夠精確,導致邊緣處出現不規則的碎面;


(3)磨削工藝不準確造成的半徑偏差。


如果要求工件的精度非常高,你應該從工具制造商那里購買標準認證的工具。


4刀具的基本幾何結構

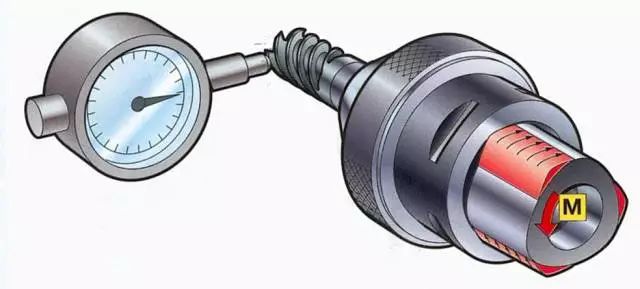

在保證刀柄和刀具系統的最大伸出長度不超過規定值的前提下,為了使主軸準確運轉,必須分別在刀柄和切削刃處檢測刀具的徑向跳動誤差。如果徑向跳動誤差過大,會造成主軸嚴重振動。


5如何選擇合適的刀具



(1)分析具體的加工條件,如主軸和機床性能、刀具夾緊系統、潤滑方式等。


(2)分析工件的材料特性;


(3)分析加工表面質量、加工精度要求、成本等。


(4)綜合考慮各種因素,做出最優選擇。


6高速切削加工參數的計算方法

三個重要的公式


7高速切削中的幾個重要術語和加工參數



(1)切削速度Vc


切削速度的定義:Vc=N*p*Deff/1000


Vc是指在特定刀具的情況下,適合于工件材料高速加工的適當切削速度值,它指的是刀具的線速度。


如何正確設置切削速度Vc值;


由工具供應商提供;

參考現有的實驗數據;

通過大量的切割實驗,建立自己的數據庫。


Vc值是正確設置其他切削參數的重要依據!

切削速度對表面光潔度的影響▼


不同切削速度下產生的鐵屑顏色對比▼


(2)有效刀具直徑Deff


有效刀具直徑及有效刀具直徑的計算。


(3)每個刀片的進給量fz

每個葉片進給的定義:


如何正確設置刀具每刀進給量;


由刀具供應商提供;

參考他人研究得到的實驗數據;

通過大量的切削實驗獲得。

每刀進給量設置的正確與否,對刀具上切削載荷的合理分配有著極其重要的影響。

(4)軸向和徑向進給速度ap& ae

軸向進給速度的計算:


根據主軸、刀具和材料的不同,實際結果會受到影響。


以及aefz對平滑度的影響。


(5)高速加工中切削參數的計算方法


(6)加工參數的設定原則

1)在高速加工過程中,加工參數必須優化,不能隨意設定;

2)切削速度Vc值必須設置正確;

3)每個刀片的進給量fz必須正確設置。

合理的取值既能最大限度地發揮刀具的切削效率,又能充分利用刀具,提高加工質量和效率。而不影響刀具的使用壽命,從而達到節約成本和實現真正高速加工的目的。
