一、技術要求和技術難點
在數控車床加工中,由于工件的特殊結構或工藝要求,經常會遇到卡盤夾持少量工件,需要定量裝夾,否則卡盤會與刀具發生干涉,無法完成加工。在這種情況下,只有卡盤和工件之間的摩擦力固定Z軸方向,工件很容易在Z軸方向移動。為了防止Z軸移動,一般用眼睛直接估算數值或用鋼板尺測量工件長度,然后在鉗口中放一個或多個墊片(塊)進行加工。這種方法不僅費力費時,而且定位不準,還有主軸高速旋轉時墊片飛出的危險。
二、解決方案和處理方法

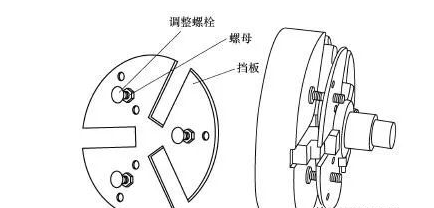

通過設計數控車床可調定位裝置及其使用方法,形成一套數控車床快速裝夾定位技術(見圖1),可用于特定工件的完全定位,解決卡盤定量裝夾工件時Z軸移動的問題。
數控車床的可調定位裝置包括擋板、調節螺栓和螺母。擋板為具有一定厚度的圓板,其上開有三個卡爪槽,用于穿過機床的卡爪(也可以設計四個槽)??ūP的每個卡爪在卡爪槽中自由滑動,擋板上有三個環(九個)螺紋孔,用于連接調節螺栓。螺紋孔設計為3圈,適用于加工不同直徑的工件。
將螺栓調整為有一定完整螺紋長度的細牙螺栓(其他螺栓也可以,推薦細牙螺栓。細牙螺栓螺距小,軸向調整精度高),用于調整Z軸的螺距。螺母與調節螺栓配合鎖緊擋板。使用時,螺母的旋轉方向應與夾緊擋板的旋轉方向相反。螺栓的總長度應小于夾爪的長度,以避免螺栓和刀具路徑之間的干涉。如果卡爪長度為60毫米,則螺栓(包括大頭)的總長度應為
三。技術創新及其效果
該技術實現了Z軸在需要夾緊長度時的完全定位,防止Z軸因夾緊量小而移動;可以自由調節被夾持工件的直徑和夾持長度;便于裝卸和操作。批量加工時,無需對刀即可夾緊工件,大大提高了生產效率。通過數控車床快速裝夾定位技術的推廣應用,可以實現批量加工工件的快速完整定位,大大節約生產時間,生產效率提高50%以上。
