對刀儀是一種刀尖檢測裝置，在刀具更換磨損的時候通過他來檢測刀具長度的變化量，節省一定的測量成本，人力成本。提升效率。通過檢測刀尖在觸發對刀儀信號的時候的位置不同，也就是機床Z軸坐標值的不同，可以檢測出當前刀尖長度和基準刀尖長度的變化量，機床在執行加工的時候把變化量補償給Z軸，這樣就使得更換后刀具的Z坐標值=基準刀具的Z坐標值+刀尖長度的變化量，可以有效避免多次對刀產生的誤差，從而提高加工精度和生產效率。

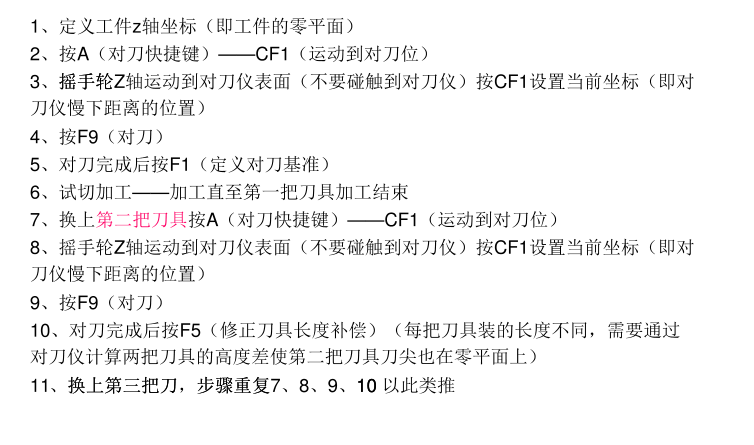

具體操作方法

執行對刀后，機頭向上以定位速度回到機床Z軸設備原點

機頭再以定位速度平移到對刀模式中設置的對刀位坐標XY處

機頭沿著Z軸向下以對刀快進速度下落到對刀位坐標Z處，為了避免刀具過長撞壞對刀儀，通常先用手輪搖到快接近對刀儀的位置，到當前位置定義為對刀位坐標Z

機頭以系統設置的慢下速度向下移動，在對刀慢下距離范圍內尋找對刀儀信號，若在該范圍內沒有接收到對刀儀信號，系統認為對刀失敗，當收到對刀儀信號，機頭向上以定位速度，回到機床Z軸設備原點，同時彈出對刀結束對話框，供用戶選擇。
