下面以一個測量圓孔中心為實例，詳細說明講解測量宏程序的編制方法。工件如下圖所示，編程遠點設置于加工零件的孔中心，傳統對刀方法中一般使用打表法，通過校準X和Y的坐標位置，同時通過設置坐標系，使用傳統對刀方法的時候可以發現，該人工對刀方法麻煩而且有誤差，嚴重影響工作效率，不利于智能制造，提高生產精度。

而使用數控化自動測頭，使用起來比較簡單。測頭的移動路徑如下圖所示。

1. 變量的定義

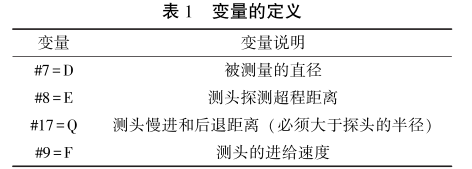

   變量的定義如下所示

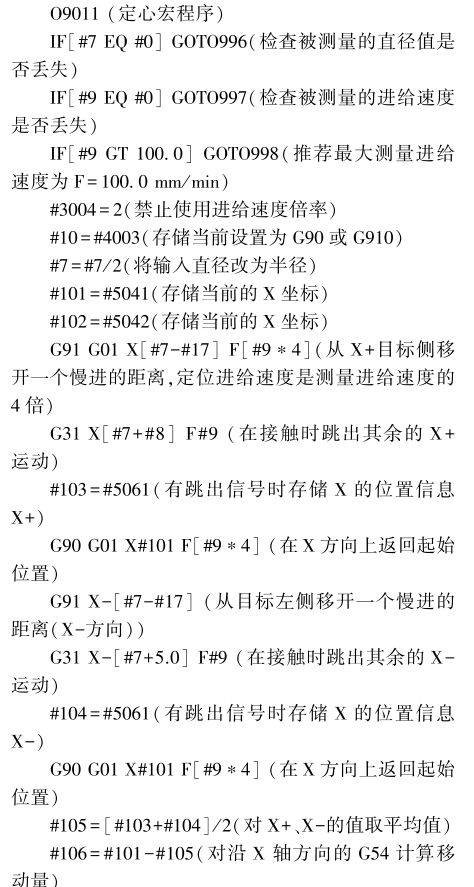

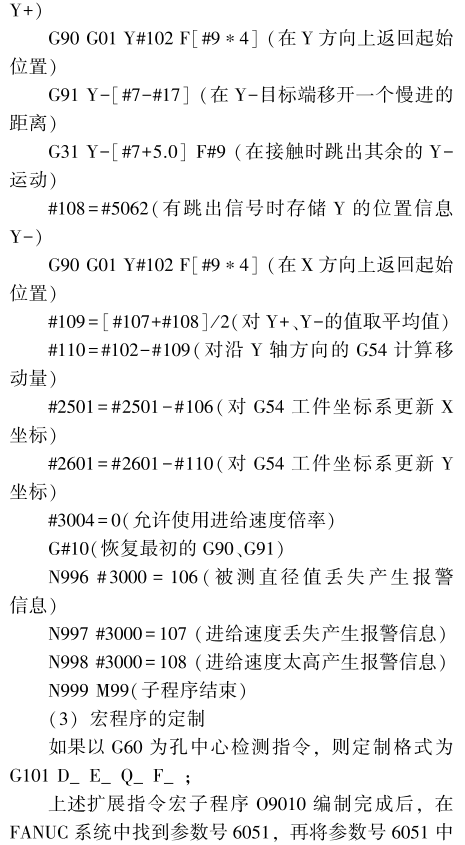

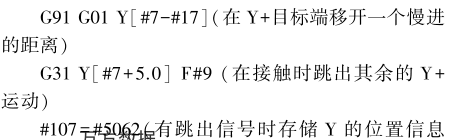

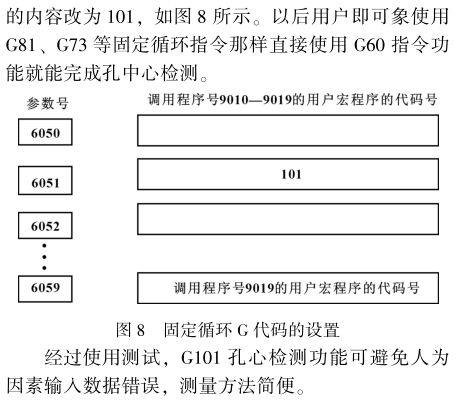

2.測量宏程序的編制

觸發式測頭就是以反饋方式與數控系統進行通信，當測頭接觸到工件后，發出的觸發信號輸入給PLC，PLC系統檢測到該信號電平的跳變后產生外部中斷，機床停止進給并記錄此點的三維坐標值，接著轉入下一程序段的運行，進行下一個點的測量，直到程序結束，測量完成。通過研究通用的數控機床在線在機測量系統，從而實現測頭的測量功能，并將此類方法廣泛應用于實際，實踐生產之中。給數控機床帶來更大的經濟效益，生產效率，減少人工，同時對機加工行業的應用和發展也可以起到巨大的推動作用。
