數控機床測頭,其在線監測,將數控自動測頭安裝在機床主軸,通過檢測特征,能夠知曉在數控機床上能夠測量工件的哪些特征,在一定程度上取決于使用的檢測儀器的類型。
在基本應用中,每個測量?jī)x器能夠測量一些工件或特殊工件內部特征。
中心位置測量主要測量平面或者圓柱體型的中心店位置,例如平面?zhèn)缺?,孔,軸加工的工件特征。中心位置測量一般是宏程序中最常見的基本功能與操作流程。同時也是非常重要的一個步驟。
內外壁中心位置測量

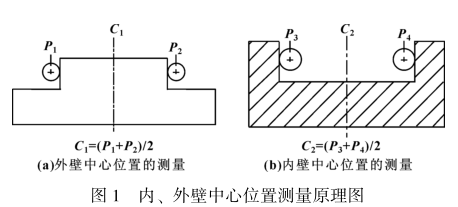

其數學原理如圖1所示
圖中:P1 P2 P3 P4表示探針在選擇的軸線上與物理工件體接觸的位置;C1 C2分別表示中內、外壁中心位置。
上述擴展指令宏子程序編制完成后,在FANUC系統中找到參數號6051,內容改為101,那么用戶即可像使用G81 G73等固定循環指令那樣直接使用特殊工件內部?jī)?nèi)外部中心位置測量指令功能,并且以此來完成孔中心加工過程檢測,通過大量測試和實踐應用,該空心檢測功能可以有效避免人為因素導致的要素?cái)?shù)據輸入的錯誤方法,當然也就讓測量方法簡單便捷而且高效。
