數控在機測量測頭的宏程序編制流程

發布日期:2022-05-07 10:09:50  點擊次數:6475

現代化制造業追求智能化生產,隨著對產品的精益求精,越來越多的傳統制造業廠家要求在零件加工過程中更快速精確的對工件進行檢測,傳統的手工監測或離線檢測效率低下,精度差,而且檢測過程十分繁瑣,已經達不到生產過程對于檢測速度和精度的要求了。


在線檢測系統,在機測量技術是將數控測頭安裝在機床的主軸上,然后通過測量程序宏程序控制測頭完成自動檢測校準,但是測量系統的檢測程序編制往往很專業且比較繁瑣,有時候因機床,生產工藝,產品特性的不同,無法保障通用性。將數控宏程序?qū)氲矫總€用戶,消費者,生產廠家的在機檢測系統中,這樣用戶就可以自行開發出宏程序控制加工中心,以此達到自動完成測量校準的目的,尤其在復雜零件生產應用中,可以很明顯的提高測量效率和準確性。


檢測特征其實具有很強的數學原理,在此,漢測先不做贅述,但是在基本應用中,每個測量頭能夠測量一些工件或特殊工件內部的特征如中心位置測量,內外部直徑測量,內外部長度測量還有特征深度等等。


測量宏程序的編制流程

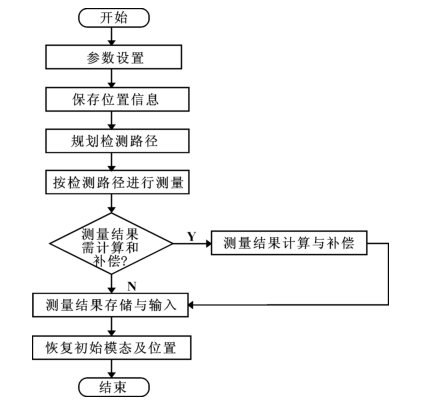

測量宏程序是實現在線測量的基礎,編制測量宏程序的關鍵環節是如何提高精度和效率。編制流程具體可見下圖。

測量結果的輸出有兩種方式,一種是未加補償和計算的原始測量數據,再通過計算機完成后續計算,一般適用于復雜要素或測點較多的測量,另外一種就是補償計算過得結果測量數據,讓加工中心完成測量結果計算,一般適用于簡單要素或測點較少的測量如圓的直徑的。
