機床測頭選擇—測頭選型技巧匯總
一、測頭的分類

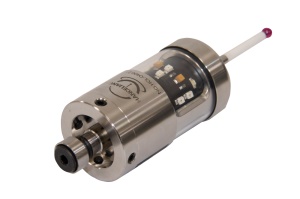

探頭是測量機接觸被測零件的信號開關。它是坐標測量機的關鍵部件。探針的精度決定了測量機的重復性。另外,不同部位需要選擇不同的功能探頭進行測量。
探頭可分為接觸式和非接觸式(激光等)。目前主要采用接觸式測量和非接觸式測量,并可分為開關式(觸發式或動態傳輸式)和掃描式(比例式或靜態傳輸式)前兩類開關的測試本質是以零開關到為例,它相當于三對在電路中的觸點串聯時,當測量頭產生任意方向的位移時,無論從哪一個觸點,電路都可以斷開傳輸計數。該開關結構簡單,壽命長(106~107),測量重復性好(0.35~0.28m),成本低,測量速度快。
掃描探頭在X、Y和Z方向基本上等同于差動電感測微計。在X、Y和Z方向上的運動由三個方向上的平行彈簧支撐,并在沒有間隙的情況下旋轉。探頭的偏移量由線性電感測量。掃描探針主要用于測量復雜的曲線和曲面。
非接觸測頭主要分為激光掃描測頭和視頻測頭兩種。
激光掃描測頭主要用于實現較軟材料或一些特征表面進行非接觸測量。測頭在距離檢測工件一定距離(比如50mm),在其聚焦點!5mm范圍內進行測量,采點速率在200點/秒以上。通過對大量采集數據的平均處理功能而獲得較高的精度。視頻測頭進一步提高了測量機的應用,使得許多過去采用非接觸測量無法完成的任務得以完成。一些諸如印刷線路板、觸發器、墊片或直徑小于0. 1mm的孔可采用視頻測頭進行測量。操作者可將檢測工件表面放大50倍以上,采用標準的或可變換的鏡頭實現對細小工件的測量。
二、如何選用觸發和掃描測頭的建議
1.什么時侯用觸發式測頭?
1.1零件所被關注的是尺寸(如小的螺紋底孔).間距或位置,而并不強調其形狀誤差(如定位銷孔) ;
1.2或你確信你所用的加工設備有能加工出形狀足夠好的零件,而注意力主要放在尺寸和位置精度時,接觸式觸發測量是合適的,特別是由于對離散點的測量;
1.3觸發式測頭比掃描測頭快,觸發測頭體積較小當測量空間狹窄時測頭易于接近零件;
1.4一般來講觸發式測頭使用及維修成本較低;在機械工業中有大量的幾何量測量,所關注的僅是零件的尺寸及位置,所以目前市場上的大部分測量機,特別是中等精度測量機,仍然使用接觸式觸發測頭。
2.什么時候用掃描測頭
應用于有形狀要求的零件和型材的測量:掃描測量的主要優點是數據采集速度快。這些數據不僅可以確定零件的尺寸和位置,而且可以準確描述多點的形狀和輪廓,特別適用于對形狀和輪廓要求嚴格的零件。該零件的形狀直接影響性能(如葉片、橢圓活塞等);當你不確定你所使用的加工設備能不能生產出足夠好的形狀的零件,形狀誤差成為主要問題時,也適用
高精度測量:掃描探頭是測量離散點的均勻力或恒力測點,測點精度更高:
由于掃描探頭可以直接判斷接觸點的法向量,對于需要嚴格定位和定向測量的場合,掃描探頭在離散點的測量方面也具有優勢:
1、在可以應用接觸式測頭的情況下,慎選非接觸式測頭;
2、在只測尺寸、 位置要素的情況下盡量選接觸式觸發測頭;
3、考慮成本又能滿 足要求的情況下,盡量選接觸式觸發測頭:
4、對形狀及輪廓精度 要求較高的情況下選用掃描測頭;
5、掃描測頭應當可以對離散點進行測量;
6、考慮掃描測頭 與觸發測頭的互換性(一般用通用測座來達到);
7、易變形零件、精度不高零件、要求超大量數據零件的測量,可以考慮采用非接觸式測頭;
8、要考慮軟件、附加硬件(如測頭控制器、電纜)的配套。
3.掃描測頭的優勢及劣勢
優勢:
1、適于形狀及輪廓測量: .
2、采點率高: .
3、高密度采點保證了良好的重復性、再現性(GR&R):
4、更高級的數據處理能力:
劣勢: .
1、比觸發測頭復雜:
2、對離散點的測量較觸發測頭為慢:
3、高速掃描時由于加速度而引起的動態誤差很大,不可忽略,必須加以補償;
4、測尖的磨損必須注意。
4.觸發式測頭的優勢及劣勢:
優勢:
1、適于空間棱柱形物體及己知表面的測量:
2、通用性強,
3、有多種不同類型的觸發測頭及附件供采用:
4、采購及運行成本低;
5、應用簡單
6、適用于尺寸測量及在線應用:
7、堅固耐用
8、體積小,易于在窄小空間應用
9、由于測點時測量機處于勻速直線低速運行狀態,測量機的動態性能對測量精度影響較小:
劣勢:測量取點率低。
