使用方法

1.安裝對刀儀

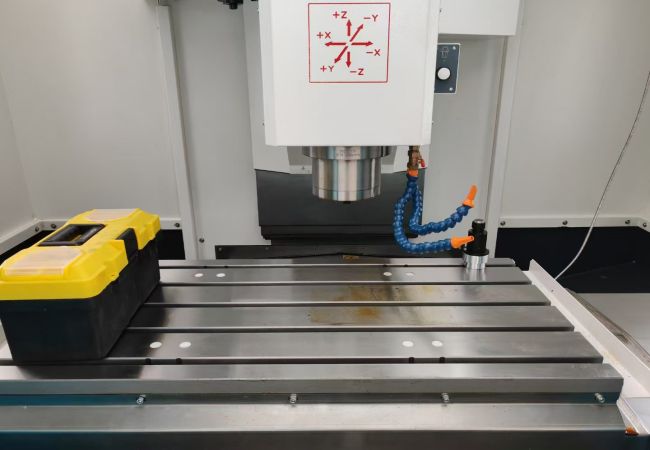

-將對刀儀安裝在加工中心的工作臺上，確保位置穩固且刀具能夠接觸到對刀儀的測頭。

2.校準對刀儀

-使用標準刀具或基準件對對刀儀進行校準，確保對刀儀的測量精度與機床坐標系一致。

3.啟動對刀程序

-在數控系統中選擇自動對刀程序，或手動輸入對刀代碼（如TLO、G43H等）。

-程序會控制刀具慢速移動至對刀儀測頭上方。

4.刀具接觸測頭

-刀具緩慢接觸對刀儀的測頭，測頭感應到刀具的位移或壓力后，向數控系統發送信號。

5.數據記錄與補償

-數控系統根據刀具與測頭接觸點的坐標計算刀具的長度或直徑，并自動生成刀具補償值。

-系統自動更新刀具參數，完成對刀操作。

6.對刀完成

-對刀結束后，系統提示操作完成。對于多刀具加工，重復上述步驟對每把刀具進行測量。

注意事項

-避免碰撞：刀具移動至測頭時，速度應控制在低速范圍，避免損壞測頭或刀具。

-定期校準：對刀儀應定期校準，確保長期使用的測量精度。

-保持清潔：對刀儀表面應無切屑或污物，以免影響測量結果。
