機加工偏差的標注是精密制造中的一個重要環節。正確的標注不僅能確保零件的制造精度,還能有效地傳達設計意圖。以下是機加工偏差標注的主要方法和注意事項:
1.尺寸公差標注
尺寸公差是最常見的偏差標注方式,主要包括:
-極限偏差法:如Φ50±0.02
-公差等級法:如Φ50H7
-單向公差法:如Φ50+0.02
選擇哪種方法取決于零件的功能要求和制造工藝。
2.幾何公差標注
幾何公差用于控制零件的形狀和位置精度,包括:
-形狀公差:圓度、平面度、直線度等
-方向公差:垂直度、平行度、傾斜度等
-位置公差:同心度、對稱度、位置度等
-跳動公差:圓跳動、全跳動等
標注時應使用正確的公差符號和數值。
3.表面粗糙度標注
表面粗糙度通常使用Ra值標注,如:
Ra1.6
Ra3.2
必要時可加入其他參數,如Rz、Rt等。
4.配合關系標注
對于裝配零件,需要標注配合關系,如:
Φ50H7/f6(孔軸配合)
5.注意事項
-公差帶寬應與加工方法和功能要求相適應
-避免過度標注,增加不必要的加工成本
-關鍵尺寸應優先考慮功能公差
-考慮檢測方法的可行性
-注意公差累積效應
6.特殊要求標注
某些情況下,可能需要標注特殊要求,如:
-熱處理要求
-表面處理要求
-特殊加工工藝要求
7.使用正確的標注符號
確保使用最新的國家標準或國際標準中規定的符號和標注方法。
8.考慮制造工藝
標注時應考慮可用的制造工藝和設備能力。
9.基準選擇
合理選擇基準,確保測量和加工的一致性。
10.統計公差
對于批量生產,可考慮使用統計公差方法。
正確的機加工偏差標注能夠有效地傳達設計意圖,確保產品質量,并優化制造成本。在實際應用中,應結合產品特性、生產規模和質量要求,選擇最適合的標注方法。

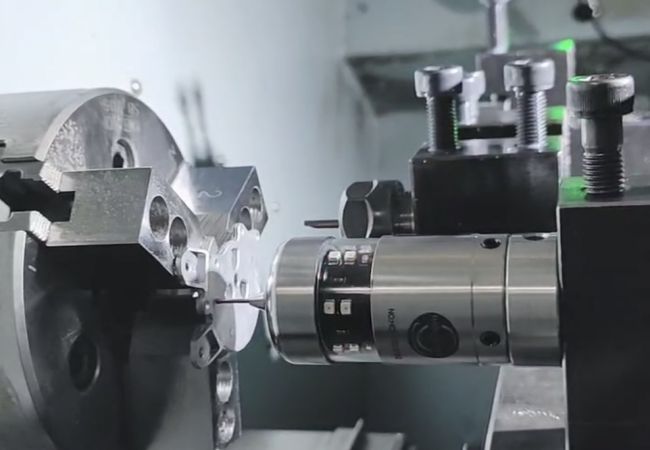

漢測測量公司提供全面的測量解決方案,包括高精度測頭、測針和對刀儀,可以幫助您精確控制加工偏差,確保產品質量。如果您在機加工偏差控制方面需要任何幫助,歡迎隨時與我們聯系。
