設置對刀儀的對刀基準是一個重要的操作,它直接影響到后續加工的精度。以下是設置對刀基準的詳細步驟,特別針對漢測對刀儀進行說明:
1.準備工作
a)清潔:
-清潔對刀儀表面,特別是測量面。
-確保機床工作臺和基準面清潔無雜物。
b)安裝:
-將對刀儀牢固安裝在機床工作臺上。
-確保對刀儀與機床坐標系對齊。
c)系統檢查:
-檢查對刀儀與機床控制系統的連接。
-確保軟件版本是最新的。
2.選擇基準工具
a)選擇一個精度高、狀態良好的刀具作為基準工具。
b)通常選用端銑刀或球頭銑刀。
c)記錄該刀具的精確尺寸(長度和直徑)。
3.機床坐標系設置
a)使用機床的標準程序設置工件坐標系。
b)確保Z軸零點設置正確,通常以工作臺面或夾具面為基準。
4.對刀儀位置測量
a)使用機床測量循環或手動方式測量對刀儀在機床坐標系中的精確位置。
b)記錄對刀儀中心點的X、Y、Z坐標。

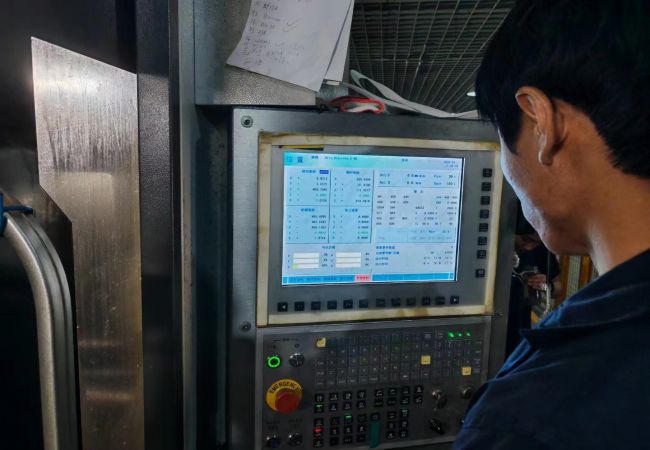

5.基準設置程序
a)啟動漢測對刀儀的基準設置程序。
b)根據提示,輸入基準刀具的信息(刀具號、直徑等)。
6.接觸測量
a)緩慢移動基準刀具接近對刀儀。
b)使用低進給速度,讓刀具輕觸對刀儀測量面。
c)記錄觸發點的坐標。
7.多點測量(提高精度)
a)在對刀儀表面進行多點測量。
b)通常在不同位置測量3-5個點。
c)系統會自動計算平均值,提高精度。
8.計算偏移量
a)系統自動計算基準刀具的實際長度與理論長度之間的差值。
b)這個差值即為對刀儀的偏移量。
9.保存基準設置
a)確認計算結果無誤后,保存基準設置。
b)系統會將這個偏移量存儲為對刀基準。
10.驗證
a)使用另一個已知長度的刀具進行測試。
b)比較測量結果與實際刀具長度,確保誤差在可接受范圍內。
11.溫度補償(高精度要求時)
a)如果環境溫度波動較大,考慮啟用溫度補償功能。
b)輸入當前環境溫度,系統會自動進行補償計算。
12.定期檢查和更新
a)定期(如每周或每月)檢查基準設置的準確性。
b)如發現偏差,重新執行基準設置程序。
13.記錄和文檔化
a)記錄基準設置的日期、使用的基準刀具信息。
b)保存基準設置參數,以便日后參考或故障排除。
14.高級設置(針對特定應用)
a)對于高精度要求,可能需要考慮刀具熱膨脹補償。
b)在不同的機床軸位置進行多次基準設置,建立補償表。
通過遵循這些步驟,您可以準確設置漢測對刀儀的對刀基準。正確的基準設置是確保后續所有刀具測量精度的關鍵。記住,精確的對刀過程不僅提高加工精度,還能顯著減少廢品率,提高生產效率。如果在設置過程中遇到任何問題,漢測的技術支持團隊隨時為您提供專業協助。
