CNC車床探頭檢測

發布日期:2024-06-19 14:20:16  點擊次數:3746

探頭檢測是CNC車床中保證加工精度和質量的重要環節。通過使用探頭,可以在加工過程中實時監控工件的尺寸和位置,進行自動化檢測和補償,確保加工結果符合設計要求。漢測為您介紹,本文將詳細介紹CNC車床探頭檢測的意義、工作原理、常見類型、安裝與使用方法,以及應用案例。


探頭檢測的意義

1.提高加工精度

探頭檢測可以實時監控工件的尺寸和位置,確保加工過程中每一步都符合預設標準,從而提高加工精度。

2.自動化檢測

探頭檢測系統可以自動進行工件檢測和校準,減少人工誤差,提高檢測效率。

3.提高生產效率

通過探頭檢測,可以在加工過程中及時發現和糾正誤差,減少廢品率和返工次數,提高生產效率。

4.確保產品質量

實時監控和檢測確保每個工件都符合質量要求,提升產品的一致性和可靠性。

工作原理

探頭檢測系統通常由探頭主體、傳感器系統和數據處理系統組成。其工作原理如下:

1.探頭接觸工件:探頭在CNC車床的控制下移動,接觸工件的指定測量點。

2.傳感器檢測:探頭上的傳感器檢測到接觸信號,并將信號傳輸?shù)綌?shù)據處理系統。

3.數據處理:數據處理系統根據傳感器信號計算出工件的實際尺寸和位置。

4.反饋調整:將測量結果與預設標準進行比較,自動進行補償調整,確保加工精度。

常見類型

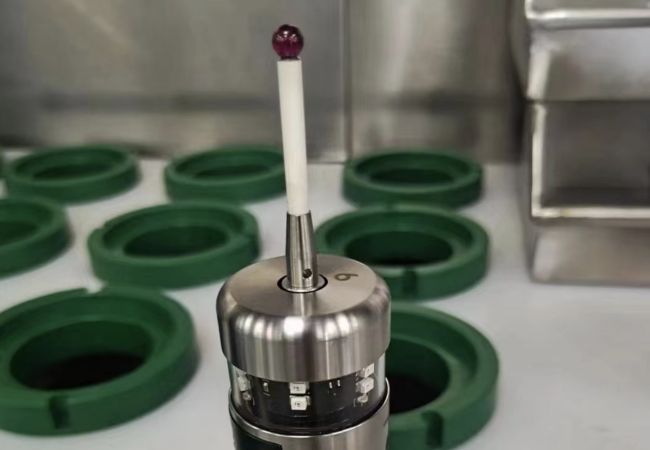

1.接觸式探頭

接觸式探頭通過物理接觸工件表面進行測量。適用于高精度尺寸測量和形位公差檢測。

2.激光探頭

激光探頭利用激光束進行非接觸式測量,適用于高速、高溫或易變形的工件測量。

3.光學探頭

光學探頭利用光學傳感器進行測量,適用于微小零件和高精度表面測量。

4.多功能探頭

多功能探頭集成多種測量功能,可以一次性完成多種測量任務,提高測量效率。

安裝與使用方法

1.安裝

-選擇合適的探頭類型:根據具體加工需求選擇合適的探頭類型。

-固定探頭:將探頭固定在CNC車床的刀架或主軸上,確保其牢固性和穩定性。

-連接傳感器系統:將探頭與傳感器系統連接,確保信號傳輸穩定。

2.校準

-初始校準:安裝完成后進行初始校準,確保探頭的測量精度。

-定期校準:在使用過程中定期對探頭進行校準,確保其長期穩定性和精度。

3.使用

-設定測量程序:根據加工任務設定測量程序,包括測量點、測量路徑和測量標準。

-執行測量:啟動CNC車床,執行測量程序,探頭自動進行工件檢測。

-數據處理:測量數據通過傳感器系統傳輸?shù)綌?shù)據處理系統,進行分析和處理。

-反饋調整:根據測量結果自動調整加工參數,確保加工精度。

應用案例

1.高精度零件加工

某航空航天制造企業使用接觸式探頭進行高精度零件加工。通過探頭檢測,實時監控工件的尺寸和形位公差,確保加工精度達到微米級。

2.汽車零部件生產

一家汽車零部件生產企業采用激光探頭進行非接觸式測量。激光探頭檢測系統可以高速測量大量零部件,提高了生產效率和產品質量。

3.醫療器械制造

某醫療器械制造商使用光學探頭進行微小零件的高精度測量。光學探頭檢測系統解決了微小零件的測量難題,確保了產品的可靠性和安全性。
