漢測為您總結如下:
一、安裝前的準備工作
1.選擇合適的對刀儀型號
-根據機床類型、控制系統、加工要求等,選擇兼容的對刀儀品牌和型號。
-對刀儀的測量范圍、精度等指標應滿足實際工藝需求。
2.熟悉對刀儀的安裝要求
-仔細閱讀對刀儀的使用說明書,了解其安裝方式、環境要求、注意事項等。
-確認機床上預留的安裝位置和接口,如T型槽、電源插座、信號接口等。
3.準備安裝工具和輔件
-常用工具:如內六角扳手、十字螺絲刀、壓線鉗、尖嘴鉗等。
-輔件:如T型螺栓、定位銷、連接線纜、固定支架等。
-其他:如清潔毛刷、無塵布、防銹油、潤滑脂等。
二、對刀儀的機械安裝
1.清潔安裝位置
-用毛刷和無塵布清除機床工作臺上的切屑、灰塵等雜物。
-檢查T型槽或安裝孔是否有毛刺、缺陷等,必要時進行修復或加工。

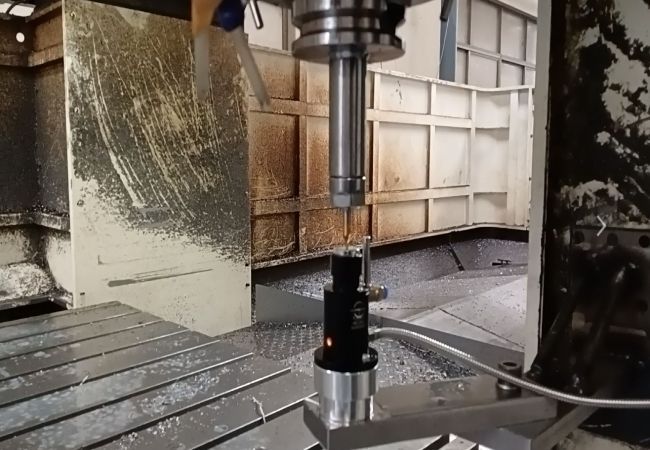

2.固定對刀儀底座
-將對刀儀底座放置在預定位置,調整至合適角度。
-用T型螺栓或螺釘將底座牢固地固定在機床工作臺上。
-檢查底座是否平穩,不得有晃動或傾斜。
3.連接測頭和支架
-將測頭和支架等部件按說明書要求進行組裝。
-調整測頭的位置和角度,使其能夠正確接觸刀具。
-鎖緊固定螺釘,確保測頭不會在測量過程中移位或脫落。
4.調整對刀儀高度
-松開立柱或滑座上的鎖緊機構,調整對刀儀的整體高度。
-目標是使測頭處于刀具可測量范圍的中心位置。
-鎖緊并復檢,確認高度調整到位且穩固。
三、對刀儀的電氣安裝
1.接通電源
-檢查對刀儀電源線是否完好,插頭是否與機床電源插座匹配。
-先切斷機床電源,然后將對刀儀電源線插入插座并固定。
-打開機床電源,檢查對刀儀是否正常通電。
2.連接信號線
-按說明書要求,將對刀儀信號線與機床控制系統的接口相連。
-常見的信號類型有繼電器、光耦、開關量等,注意區分。
-使用屏蔽線或雙絞線,并確保接插件可靠。
3.布線和固定
-將連接線纜整理整齊,必要時用線槽、扎帶等進行固定。
-布線時要避免線纜扭結、折彎、擠壓等,防止損壞或斷裂。
-移動線纜應預留足夠的長度和彎曲半徑,避免張力過大。
四、對刀儀的調試與標定
1.設置對刀儀參數
-根據機床系統和對刀儀的類型,設置通訊接口、觸發邏輯、坐標方向等參數。
-輸入安裝位置的坐標偏置值,確保測量結果準確。
2.檢查觸發狀態
-手動緩慢移動刀具,使其接近并觸碰測頭。
-觀察對刀儀是否正確感應到觸發信號,界面是否顯示相應狀態。
-重復多次,確認觸發的靈敏度和可靠性。
3.精度校準
-用基準刀具或標準件對對刀儀進行校準。
-比較測量值與實際尺寸,計算誤差值并記錄。
-必要時進行補償或重新安裝,直至誤差在允許范圍內。
4.功能測試
-編寫并運行對刀程序,模擬實際的對刀過程。
-檢查對刀儀能否正常完成各項功能,如測量、通訊、顯示、報警等。
-評估測量精度、重復性、穩定性等指標,對比技術要求。
五、常見問題及解決方案
1.測頭觸發不靈敏或失效
-檢查測頭是否有污垢、損壞,必要時進行清潔或更換。
-檢查觸發彈簧的預緊力是否合適,調整至最佳狀態。
-檢查信號線路是否連接可靠,接觸是否良好。
2.測量精度不穩定或偏低
-檢查對刀儀安裝是否牢固,有無松動或變形。
-優化測頭接觸面與刀具的相對位置,盡量避免?向力。
-調整機床進給速度和加減速參數,降低動態誤差。
-控制環境溫度和振動,必要時采取恒溫和減振措施。
3.通訊不穩定或中斷
-檢查通訊線路和接口,確認連接正確無損。
-檢查通訊協議和波特率設置,與對刀儀出廠設置相匹配。
-排查電磁干擾源,遠離強電場或使用屏蔽線。
-重啟對刀儀或數控系統,必要時更新驅動程序。
六、日常維護及注意事項
1.定期清潔:每周用毛刷或無塵布清理測頭、導軌等部件,保持接觸面清潔。
2.定期檢查:每月檢查各緊固件、傳動部件是否到位,電纜線路是否完好。
3.定期校準:根據使用頻次和精度要求,每隔1-3個月進行一次精度校準。
4.合理使用:嚴格按操作規程進行對刀,避免測頭碰撞或過載。
5.防塵防潮:設備不使用時,用防塵罩或防潮柜進行保護。
6.專人管理:建議專人負責對刀儀的使用和維護,并建立使用記錄和維修檔案。
