接觸式對刀儀是機床加工中常用的刀具測量設備,其主要功能是通過接觸測量獲取刀具的尺寸、位置等關鍵參數,為數控系統提供刀具補償數據,從而提高加工精度和效率。本文漢測將詳細介紹接觸式對刀儀的基本結構、工作原理以及在實際應用中的注意事項。
一、接觸式對刀儀的基本結構
接觸式對刀儀主要由以下幾個部分組成:
1.測針:測針是與刀具直接接觸的部件,通常采用硬質合金或陶瓷等耐磨材料制成。測針的形狀根據刀具類型而定,常見的有球形針、圓柱形針、圓錐形針等。
2.傳感器:傳感器是將測針的機械位移轉換為電信號的核心部件。常用的傳感器類型有線性位移傳感器(LVDT)、應變電阻傳感器等。當測針與刀具接觸時,傳感器輸出與位移量成比例的電壓信號。
3.信號處理電路:信號處理電路對傳感器輸出的模擬信號進行放大、濾波、A/D轉換等處理,得到數字化的位移信號。信號處理電路還包括觸發判別、閾值設置等功能,用于判斷測針是否與刀具接觸并輸出觸發信號。
4.機械結構:機械結構是支撐和固定測針、傳感器等部件的基礎,通常采用鋁合金或不銹鋼等材料制成。機械結構的剛性、穩定性直接影響測量精度,因此需要進行精密設計和加工。
5.數據接口:數據接口用于將對刀儀測量得到的刀具參數傳輸給數控系統,常見的接口類型有RS232、USB、以太網等。部分高端對刀儀還具有無線數據傳輸功能,可實現遠程測量和監控。
二、接觸式對刀儀的工作原理
接觸式對刀儀的基本工作過程如下:

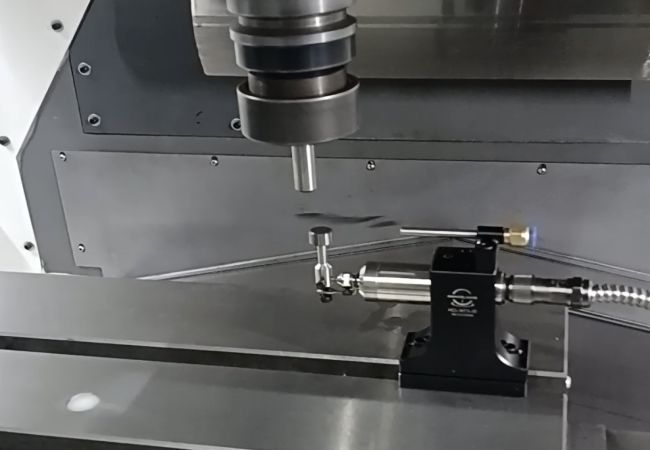

1.安裝調整:將對刀儀安裝到機床的刀架或工作臺上,調整測針的位置和角度,使其能夠正確接觸到待測刀具。
2.標定對刀儀:在測量前,需要先對對刀儀進行標定,確定測針的初始位置和觸發閾值。標定過程通常采用標準塊或標準刀具,測量其已知尺寸,并將測量值與實際值進行比對,計算出對刀儀的線性誤差、重復性誤差等參數。
3.測量刀具:啟動對刀程序,數控系統控制刀具以設定的進給速度和方向移動,直至測針接觸到刀具表面。測針受到接觸力的作用產生位移,傳感器將位移量轉換為電壓信號,經過放大、濾波后,與設定的觸發閾值進行比較。當信號達到或超過閾值時,輸出觸發信號,數控系統記錄下當前刀具的坐標位置。
4.計算刀具參數:對刀儀測量多個位置的坐標數據,通過幾何計算得出刀具的關鍵參數,如刀尖坐標、刀具長度、刀具半徑等。計算時需要考慮對刀儀的各項誤差參數,如線性誤差、測針球半徑補償?shù)?,以提高測量精度。
5.傳輸補償數據:將計算得到的刀具參數通過數據接口傳輸給數控系統,數控系統根據這些數據對刀具路徑進行補償,確保實際加工軌跡與編程軌跡一致。
6.循環測量:對刀儀可設定測量周期,定期對刀具進行測量和補償,以減小刀具磨損、熱變形等因素引起的加工誤差。
三、接觸式對刀儀的應用注意事項
1.測針球尺寸的選擇:測針球直徑需要根據刀具的結構特點和所需測量精度來選擇。直徑過大會影響測量精度,過小則易引起測針變形或損壞。通??蛇x擇Φ2~Φ10mm的測針球。
2.測針材料的選擇:測針材料需要具有高硬度、耐磨性、化學穩定性等特點。常用的材料有硬質合金、氧化鋯陶瓷、人造紅寶石等。其中硬質合金材料性價比較高,適用于一般精度要求;陶瓷類材料硬度更高,測量精度可達1μm以內;紅寶石材料化學性能穩定,可用于腐蝕性環境中。
3.接觸力的控制:測針與刀具的接觸力會影響測量精度和測針壽命。接觸力過大易引起測針變形或刀具表面損傷;接觸力過小則難以保證測量重復性。因此需要合理設置彈簧預緊力和觸發閾值,控制接觸力在0.1~1N的范圍內。
4.測量速度的選擇:測量速度即刀具進給速度,其選擇需要權衡測量效率和精度。速度過高會增大慣性沖擊,引起測針振動和過沖,降低測量精度;速度過低則影響生產節拍,降低效率。通常可選擇10~500mm/min的測量速度。
5.環境溫度的控制:環境溫度變化會引起對刀儀和刀具的熱變形,影響測量精度。因此需要對測量環境進行恒溫控制,溫度波動應控制在±2℃以內。同時,測量前需要預留一定的熱平衡時間,使對刀儀與環境溫度充分穩定。
6.測頭保護與維護:測頭是對刀儀最易損壞的部件,使用中應注意防止碰撞和過載。測量前需要對測頭表面進行清潔,避免油污和雜物影響接觸狀態。定期檢查測頭球的磨損情況,超過磨損限值時需要及時更換。同時,還應定期對傳感器、線纜等部件進行檢測和保養,確保其性能穩定。
接觸式對刀儀憑借其精度高、通用性強等優點,在數控加工領域得到了廣泛應用,但其測量效率和適應性仍有待進一步提高。
