機床在位測量技術的原理與應用

發布日期:2024-05-24 13:36:20  點擊次數:3455

在現代制造業中,機床加工的精度和效率直接影響著產品的質量和成本。傳統的離線測量方式需要將工件從機床上拆卸下來,送至專門的測量室進行檢測,這不僅耗時費力,而且難以實現加工過程的實時監控和反饋控制。為了解決這一問題,在位測量技術應運而生,它通過直接在機床上對工件進行測量,實現了加工與測量的一體化,大大提高了加工效率和加工精度。本文漢測將重點介紹在位測量技術的基本原理、關鍵技術和典型應用。


一、在位測量的基本原理

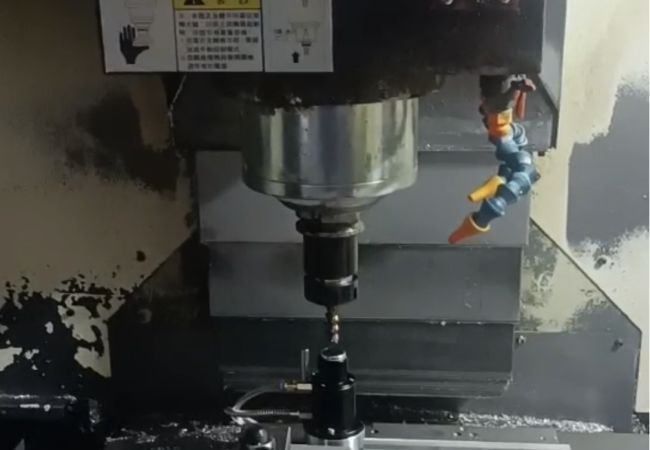

在位測量,也稱為在機測量或在線測量,是指利用安裝在機床上的傳感器,在加工過程中直接對工件的尺寸、形狀、位置等進行測量和評價的技術。其基本原理如下:

1.傳感器集成:在機床的關鍵部位,如刀具、工作臺、主軸等,安裝各種類型的傳感器,如接觸式測頭、光柵尺、CCD相機等,用于實時采集加工過程中的測量數據。

2.數據采集:傳感器將采集到的模擬信號或數字信號傳輸給數據采集單元,通過放大、濾波、A/D轉換等處理,將其轉換為數字化的測量數據。

3.數據分析:數據處理單元對采集到的測量數據進行分析和計算,提取出工件的關鍵尺寸參數,如長度、直徑、圓度等,并將其與設計參數進行比較,得出加工誤差和偏差。

4.誤差補償:根據測量結果,數控系統自動生成補償指令,調整刀具軌跡和進給參數,實現加工誤差的實時補償和修正。

5.過程監控:測量結果和補償指令被實時反饋給操作員或自動控制系統,實現對加工過程的在線監控和優化控制,確保加工質量的一致性和穩定性。

通過在位測量,可以將測量過程與加工過程集成在一起,消除了傳統離線測量所需的時間和人力成本,提高了測量效率和加工效率。同時,通過實時反饋和補償,可以及時發現和糾正加工偏差,從而提高加工精度和產品質量。

二、在位測量的關鍵技術

在位測量涉及多學科、多領域的交叉融合,需要光學、機械、電子、計算機等多個學科的支持。其中,影響在位測量性能的關鍵技術主要有以下幾個方面:

1.傳感器技術:傳感器是在位測量的"眼睛",其性能直接決定了測量的精度和可靠性。常用的傳感器類型有接觸式測頭、激光位移傳感器、光柵尺、CCD相機等。傳感器的選型需要考慮測量精度、分辨率、量程、響應速度、環境適應性等因素。

2.數據處理技術:海量測量數據的實時處理和分析是在位測量的重要環節,需要采用高效的數字信號處理、統計分析、數據挖掘等算法,提取關鍵特征參數,實現測量數據的可視化和智能化。

3.測量規劃技術:在位測量需要根據工件的幾何特征、精度要求、加工工藝等因素,合理規劃測量路徑和測量策略,以提高測量效率和測量覆蓋率。測量規劃通常采用CAD/CAM集成、逆向工程、智能優化等技術,自動生成最優的測量程序。

4.誤差補償技術:機床各部件的幾何誤差、熱變形誤差、刀具磨損等因素都會導致加工誤差。在位測量通過實時測量這些誤差,并采用數學模型、人工智能等方法,實現加工誤差的自動補償和修正,提高加工精度。

5.系統集成技術:在位測量需要將傳感器、數據采集、數據處理、數控系統等多個模塊集成在一起,協同工作。系統集成需要考慮硬件接口、軟件協議、同步時序等問題,確保各模塊之間的高效通信和數據交換。

以上關鍵技術的發展和應用,推動了在位測量技術的不斷創新和完善,使其在現代制造業中發揮著越來越重要的作用。

三、在位測量的典型應用

在位測量技術在機械制造、航空航天、汽車工業、電子產品等領域得到了廣泛應用,下面列舉幾個典型的應用案例。

1.復雜曲面加工:航空發動機葉片、汽車覆蓋件等復雜曲面零件對加工精度要求很高,傳統的接觸式測量難以實現高效、準確的測量。某航空公司采用了激光掃描測頭和CCD相機相結合的在位測量系統,實現了葉片型面的快速掃描測量和評價,大大縮短了測量周期,提高了加工效率和產品質量。

2.精密零部件加工:手機、計算機等電子產品中大量采用微小、精密的機械零部件,如連接器、螺釘、齒輪等。某電子制造商在數控車床上安裝了高分辨率的光柵尺和接觸式測頭,實現了零件關鍵尺寸的在線測量和補償,使加工精度從±0.02mm提高到了±0.005mm,顯著提高了產品的合格率和穩定性。

3.數控機床精度檢測:在位測量技術不僅可以用于工件的測量,還可以用于機床本身精度的檢測和校準。某機床制造商開發了一套在位測量系統,利用激光干涉儀和電子水平儀,對數控機床的定位精度、重復定位精度、垂直度等關鍵指標進行在線檢測,并生成檢測報告。通過在位測量,可以及時發現機床的精度問題,并采取維護和校正措施,確保機床長期保持高精度運行狀態。
