CNC機床的對刀原理

發布日期:2024-03-28 16:15:02  點擊次數:5978

CNC機床的對刀原理基于精確地測量和設定刀具的長度和直徑,以及其他相關參數,從而確保在加工過程中刀具按照程序設定的路徑和深度進行切割或雕刻。對刀過程中使用的對刀儀,無論是觸發式還是非接觸式,都旨在提供刀具相對于工件或機床參考點的確切位置信息。漢測測量提醒您,以下是CNC對刀的基本原理和步驟:


1.刀具長度測量

?原理:通過測量從刀具尖端到機床特定參考點(如主軸鼻端或機床表面)的距離,來確定刀具長度。這個測量值用于計算刀具與工件表面接觸的準確位置。

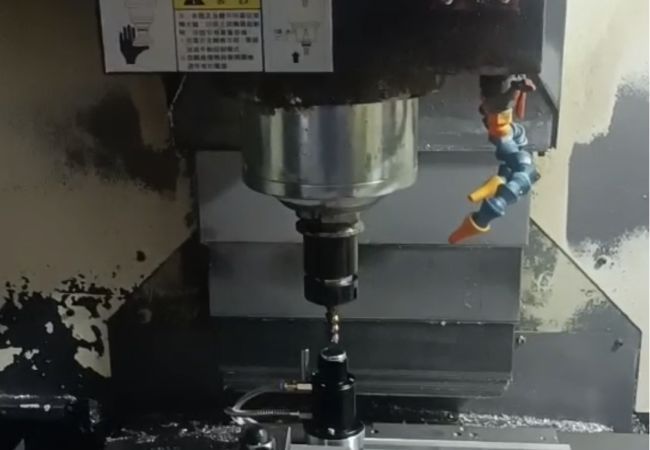

?操作:刀具緩慢下降,直到其尖端輕觸對刀儀或測量表面,并觸發信號。數控系統記錄此時的位置作為刀具長度。

2.刀具直徑測量

?原理:對于銑削等操作,刀具的直徑影響加工路徑和加工寬度。通過測量刀具的直徑,可以精確控制刀具路徑,避免加工誤差。

?操作:刀具側面輕觸對刀儀的側測量裝置,或者通過旋轉刀具接觸固定點來測量其直徑。數控系統根據觸發位置計算刀具直徑。

3.數據記錄與補償

?一旦測量完成,數控系統自動記錄刀具的長度和直徑數據,并根據這些數據計算出必要的補償值,以調整程序中的刀具路徑和加工深度。

4.自動化與精度

?現代CNC機床和對刀儀支持自動化對刀,減少人為操作,提高測量精度。自動化對刀過程可以在無需人工干預的情況下完成,從而提高加工效率和重復性。

5.軟件支持

?CNC系統中的軟件支持對刀功能,允許操作員輕松設置和調整刀具參數,包括長度、直徑和補償值等,確保加工過程中的高精度和高質量。

通過對刀,CNC機床能夠準確地按照數控程序的要求進行加工,保證加工質量和精度,減少材料浪費,并提高生產效率。對刀儀的選擇和使用,根據不同的機床類型和加工需求,可能會有所不同,但其基本原理和目的是一致的:確保刀具位置的精確,以滿足加工過程中的精度要求。
