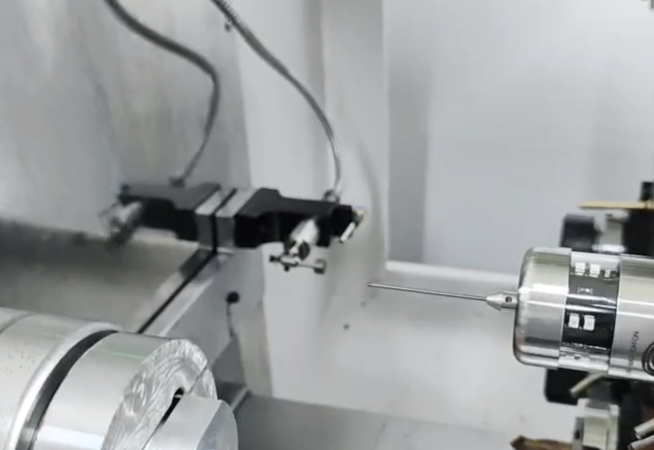

漢測測量為您介紹，單向?qū)Φ秲x是一種在數控機床上使用的工具，用于測量工具長度和直徑，確保加工精度。使用單向?qū)Φ秲x通常涉及以下幾個步驟：

準備工作

1.確認電源連接：確保對刀儀的電源已經連接好，并且對刀儀處于工作狀態。

2.檢查機床狀態：確認數控機床處于正確的工作模式，并確保工作臺面干凈、無雜物。

安裝對刀儀

1.安裝對刀儀至機床：根據機床和對刀儀的具體型號，將對刀儀安裝在機床的刀庫或指定位置上。

2.調整對刀儀位置：確保對刀儀的測量頭部分位于可以觸及到工具的合適位置。

進行對刀

1.選擇對刀程序：在數控系統中選擇或輸入適用于單向?qū)Φ秲x的對刀程序。

2.執行對刀程序：啟動程序，使機床自動將工具移動至對刀儀測量位置。工具在觸碰到對刀儀的測量頭時，對刀儀會記錄工具的位置。

3.測量工具長度：對刀儀會自動測量并記錄工具從機床主軸到工具刃尖的距離。

4.（如需）測量工具直徑：通過特定的程序控制，可以測量工具的直徑，尤其適用于銑刀等旋轉工具。

數據記錄與校準

1.自動記錄數據：測量完成后，對刀儀通常會自動將數據傳輸至數控系統，更新工具補償值。

2.手動輸入數據：在某些情況下，可能需要手動將對刀儀顯示的數據輸入到數控系統中。

測試與驗證

1.進行試削：在完成對刀后，進行試削，以驗證工具補償數據的準確性。

2.調整補償值：如果試削結果顯示加工尺寸有偏差，需要根據實際情況調整工具補償值。

注意事項

?安全操作：確保在操作過程中遵守所有安全規程，以防止意外發生。

?儀器保養：定期檢查對刀儀的狀態，保持其清潔，確保測量精度。

?數據核對：對刀后應檢查數據是否正確錄入數控系統，避免加工誤差。

使用單向?qū)Φ秲x的具體步驟可能會根據機床型號和對刀儀的型號有所不同，因此，建議在操作前詳細閱讀機床和對刀儀的使用說明書，或咨詢專業技術人員。
