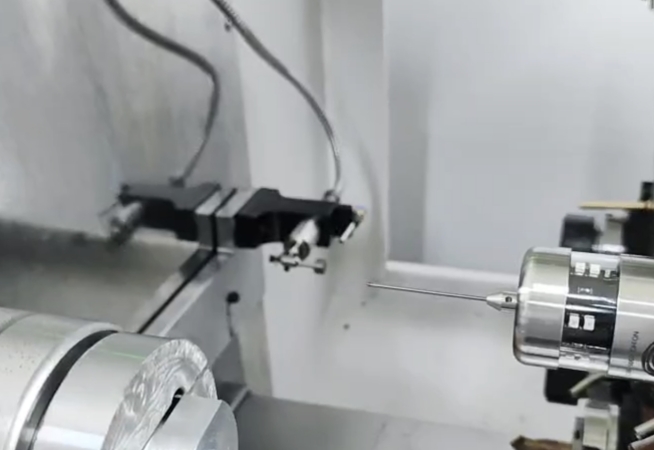

車床自動對刀儀是一種用于自動測量和校正車床上刀具位置的設備。它主要用于提高加工效率和確保加工精度。漢測測量為您介紹,以下是車床自動對刀儀的基本概念和工作原理:
基本概念
1.目的:自動對刀儀的主要目的是減少手動對刀過程中的時間消耗和潛在誤差,提高加工的重復精度和效率。
2.適用性:適用于各種車床,包括數控車床和傳統車床,尤其是在進行精密加工或大批量生產時。
工作原理
1.接觸式測量:大多數車床自動對刀儀采用接觸式測量方法。刀具在數控系統的控制下緩慢移動,直至輕微接觸到對刀儀的測量探頭。
2.信號生成與傳輸:當?shù)毒呓佑|到測量探頭時,會觸發一個電信號。這個信號隨后被傳輸?shù)杰嚧驳目刂葡到y(tǒng)。
3.刀具位置計算:控制系統接收到信號后,根據刀具接觸測量探頭的位置,計算刀具的實際位置,如刀尖位置、刀具長度和半徑等。
4.自動校正:控制系統根據計算結果自動調整刀具補償值,以確保加工精度。
5.多點測量:為提高測量精度,自動對刀儀可能在多個方向進行測量,確保數據的準確性。
優勢
1.提高精度:自動化對刀減少了人為誤差,提高了加工精度。
2.節省時間:自動對刀比傳統手動方法更快,特別是在需要頻繁更換刀具的場合。
3.增加效率:自動對刀提高了車床的整體工作效率,尤其適合大批量和高精度要求的加工。
4.降低技能要求:減少了操作人員對高級技能的依賴,簡化了操作流程。
車床自動對刀儀是實現現代化、高效率和高精度加工的重要工具。通過選擇適合特定車床和加工需求的對刀儀,可以顯著提升車床的加工能力和生產效益。
