機械對刀儀是一種用于數控機床上的工具設置裝置,主要用于測量和設置切削工具的長度和徑向位置。漢測測量提醒您,這種設備在提高機床加工精度和效率方面發揮著重要作用。
功能
1.工具長度測量:測量并設定切削工具的長度,確保加工深度的準確性。
2.徑向位置設定:確定工具的徑向位置,以確保加工精度。
3.快速對刀:簡化了工具設置過程,提高了設置工具的效率。
工作原理

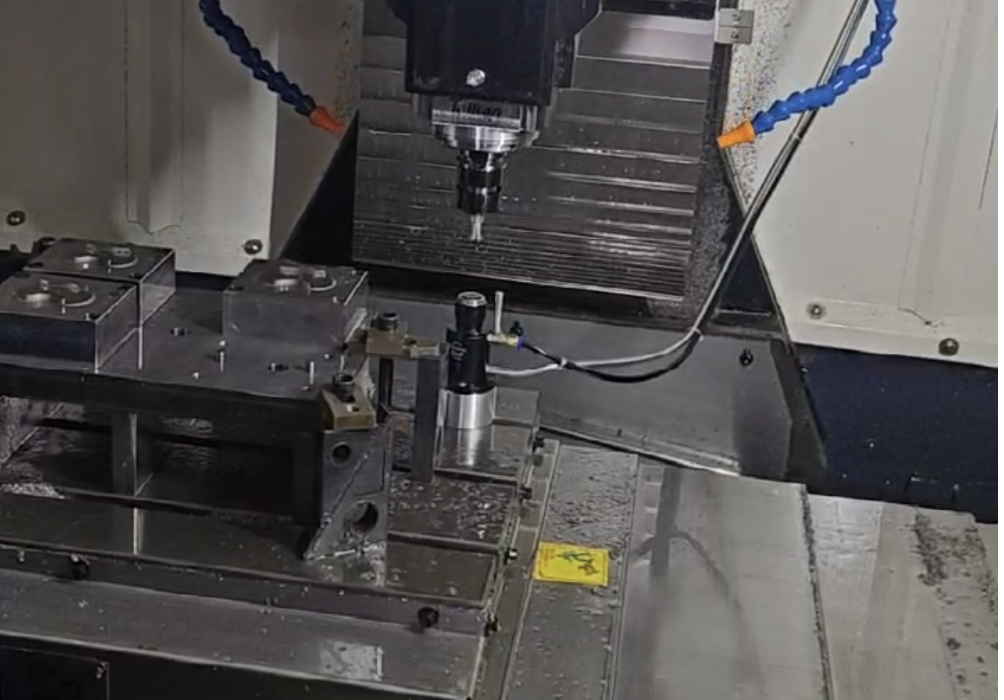

機械對刀儀通常包括一個觸發機制,當工具接觸到對刀儀的探針時,會觸發一個信號。這個信號被用來計算工具的確切位置和長度。
類型
1.固定式對刀儀:安裝在機床上的固定位置。
2.手持式對刀儀:可以手持使用,靈活方便,適用于不同的機床。
安裝和使用
1.安裝:固定式對刀儀需要固定在機床的適當位置,手持式則無需固定。
2.校準:對刀儀需要與機床坐標系統進行校準,以確保測量準確。
3.使用:將工具移至對刀儀位置,進行長度和徑向位置的測量和設置。
應用領域
?金屬加工:在車削、銑削等金屬切削加工中廣泛使用。
?模具制造:用于模具加工中的工具設置。
?精密加工:在需要高精度加工的領域中,確保工具設置的精確性。
優點
?提高加工精度:精確測量和設置工具,提升加工質量。
?節約時間:相比手動對刀,大大減少了設置時間。
?減少錯誤:減少人為錯誤,提高加工一致性。
注意事項
?定期校準:保證對刀儀的測量精度,定期進行校準。
?正確使用:確保正確使用對刀儀,避免損壞。
?清潔維護:保持對刀儀的清潔,防止灰塵和切屑影響其性能。
機械對刀儀是數控加工中提高效率和精度的實用工具,尤其適用于重復性和批量生產的加工任務。
