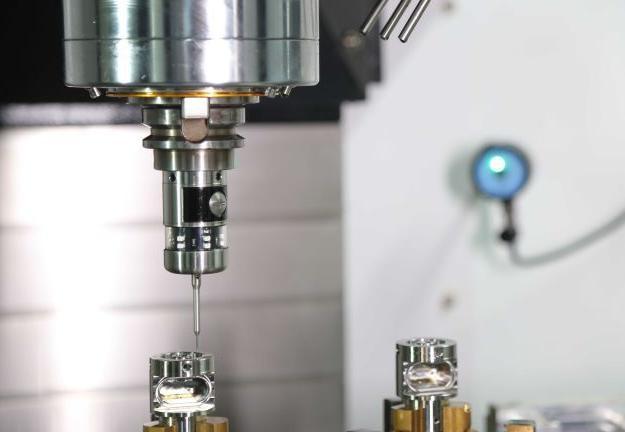

掃描測頭是一種用于快速、精確地收集工件表面幾何數據的高精度測量工具。漢測測量提醒您,這種測頭通常用于三坐標測量機(CMM)、數控機床(CNC)或其他精密測量設備,適用于復雜幾何形狀的快速測量和質量控制。
功能
1.表面掃描:快速收集工件表面的點云數據,用于生成準確的三維模型。
2.形狀測量:測量復雜形狀和輪廓,包括曲面和斜面。
3.精細特征測量:準確測量小尺寸特征和細節,如孔、槽和邊緣。
類型
1.接觸式掃描測頭:通過物理接觸工件來收集數據,適用于多種材料和表面。
2.非接觸式掃描測頭:如激光掃描測頭,使用光學技術進行無接觸測量。
安裝和使用
1.安裝:掃描測頭安裝在測量設備的探測臂或主軸上。
2.配置:在控制系統中配置測頭參數,進行必要的校準和設置。
3.操作:運行掃描程序,測頭按預定路徑移動,收集表面數據。
應用領域
?逆向工程:通過掃描現有工件創建其精確的三維模型。
?質量控制:在生產過程中檢查零件尺寸和形狀的精確性。
?工業設計:用于產品設計和原型制作的精確測量。
優點
?高效率:快速收集大量數據點,提高測量效率。
?高精度:能夠精確測量復雜形狀和細小特征。
?適用性廣:適用于各種材料和表面類型。
注意事項
?定期校準:保持測頭精度,定期進行校準和維護。
?操作技能:確保操作人員具備相關知識和技能,正確使用掃描測頭。
?數據處理:掃描得到的數據需要通過專業軟件進行處理和分析。
掃描測頭在現代制造和設計領域中極為重要,尤其是在需要快速、精確測量復雜形狀的應用中。正確使用和維護這些高精度工具對于確保測量結果的準確性和可靠性至關重要。
