對刀儀怎么用?使用對刀儀的過程涉及幾個關鍵步驟,這些步驟確保了對刀儀能夠準確地測量工具的長度和直徑。漢測測量提醒您,以下是使用對刀儀的一般步驟:

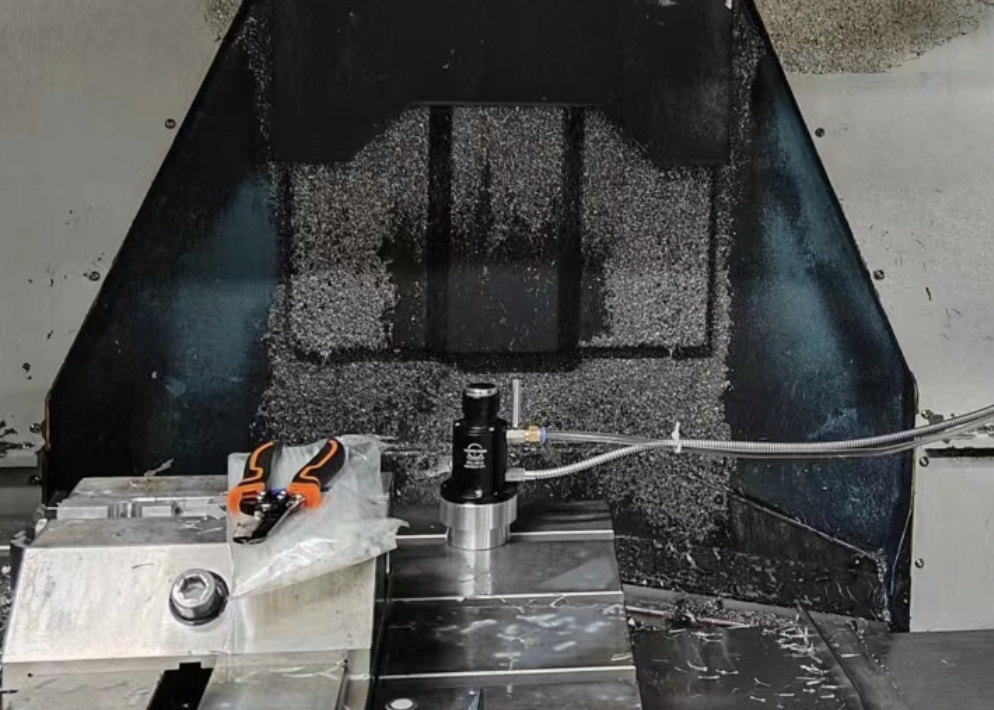

1.安裝對刀儀
?首先,將對刀儀安裝在數控機床的適當位置。這通常是在機床的工作臺或刀塔上。
?確保對刀儀固定牢靠,并且與機床系統正確連接(電源和數據線)。
2.初始化和校準
?打開數控系統,選擇對刀儀功能。
?對刀儀可能需要進行初始化和校準,確保其測量精度。這通常涉及使用標準尺寸的工具進行校準。
3.定位工具
?將需要測量的工具裝入機床的主軸或刀庫。
?在數控系統中選擇相應的工具號。
4.執行對刀操作
?啟動對刀程序。根據對刀儀的類型,這一步驟可能稍有不同:
?對于接觸式對刀儀,數控系統會緩慢移動工具直至輕輕觸碰對刀儀的觸點。
?對于非接觸式對刀儀(如激光對刀儀),工具被移動到激光束下,系統在工具打斷激光時自動記錄數據。
5.數據記錄和處理
?對刀儀將測量結果傳送到數控系統。系統會自動更新工具的長度和直徑補償值。
6.驗證和調整
?保存設置后,進行試削或空運行以驗證工具設置的準確性。
?如果需要,根據試削結果進行適當調整。
7.完成和重復
?對刀完成后,可以開始加工或重復上述步驟對其他工具進行對刀。
注意事項
?在對刀過程中,務必遵守機床和對刀儀的安全操作規程。
?保持對刀儀和工具清潔,避免灰塵、油污或金屬屑影響測量精度。
?定期檢查對刀儀的準確性,必要時進行再校準。
對刀儀怎么用?正確地使用對刀儀可以顯著提高加工的精度和效率,減少因工具磨損或誤差導致的廢品。
