數控車床自動對刀儀是一種高度自動化的設備,用于精確測量工具的長度和直徑,并自動進行工具補償。這種設備在現代數控加工中非常關鍵,特別是在需要高精度加工的應用中。以下是數控車床自動對刀儀的基本功能、原理和使用方法的概述:
基本功能
1.工具長度和直徑的測量:自動對刀儀可以精確測量工具的長度和直徑。
2.工具磨損檢測:定期檢測工具磨損情況,以保證加工質量。
3.自動工具補償:根據測量結果,自動對數控程序中的工具參數進行補償。
工作原理

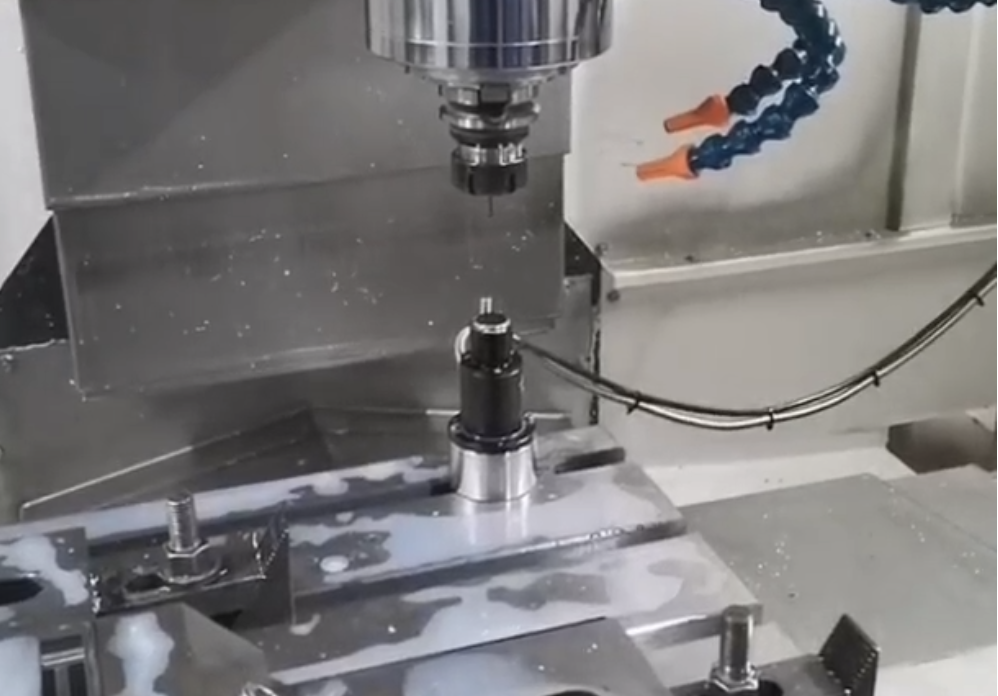

1.感應與測量:工具移動至對刀儀的測量位置。對于接觸式對刀儀,工具輕觸探針;對于非接觸式對刀儀(如激光對刀儀),工具通過特定的光束。
2.信號傳輸:當工具接觸探針或中斷光束時,對刀儀生成一個信號,傳遞給數控系統。
3.數據處理:數控系統接收信號,計算工具的實際尺寸,并根據這些數據更新工具補償值。
使用方法
1.安裝和配置:安裝對刀儀到數控車床上,并在數控系統中進行必要的配置。
2.初始化和校準:對刀儀需要被初始化和校準,以確保測量的準確性。
3.進行對刀操作:啟動自動對刀程序,機床將工具自動移動到對刀儀的測量位置進行測量。
4.數據處理和補償:對刀儀將測量數據傳遞給數控系統,系統自動更新工具的補償值。
5.驗證和調整:完成對刀后,進行試削或空運行以確認工具設置的準確性。
優勢
?提高精度:自動對刀提高了加工精度,減少了因手動設置錯誤導致的偏差。
?節省時間:自動化的對刀過程大幅節省了設置時間,提高了生產效率。
?降低操作難度:自動化的過程減少了操作者的工作負擔,使操作更為簡單。
數控車床自動對刀儀通過提供快速、準確的工具測量和補償,對提高加工效率和質量起著至關重要的作用。漢測測量提醒您,正確的安裝、使用和維護對保證設備的性能和延長其使用壽命至關重要。
