z軸對刀儀使用原理

發布日期:2023-11-27 13:30:06  點擊次數:5923

Z軸對刀儀是一種用于數控機床中的設備,主要用于精確測量和設置切削工具的長度。其使用原理相對簡單,但非常關鍵,尤其是在進行精密加工時。以下是Z軸對刀儀的基本使用原理:

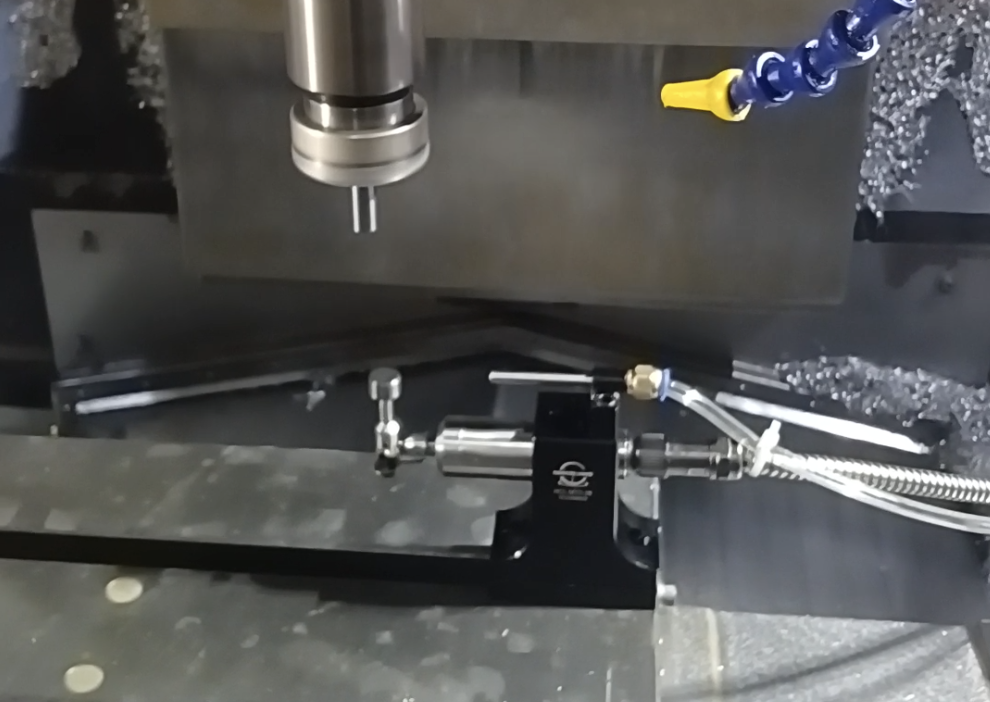

z軸對刀儀使用原理

工作原理

1.物理接觸:在接觸式Z軸對刀儀中,工具向下移動并輕輕接觸對刀儀表面。當接觸發生時,對刀儀的傳感器被觸發,發送一個信號。

2.信號處理:這個信號被轉換成電子信號,傳遞給數控系統。數控系統記錄下這一點作為工具尖端的位置。

3.計算工具長度:數控系統將此位置與預設的參考點(如機床工作臺或零點)的位置比較,從而計算出工具的實際長度。

4.工具補償設置:根據這個測量結果,數控系統自動設置或更新工具長度補償值。這確保了工具在實際加工時能夠按照程序正確位置加工材料。

使用步驟

1.安裝對刀儀:將對刀儀安裝在機床的工作區內的適當位置。

2.初始化和校準:確保對刀儀已經被正確地初始化和校準。

3.對刀操作:?jiǎn)?dòng)對刀程序,讓工具軸(Z軸)緩慢下移,直到工具尖端接觸對刀儀表面。

4.數據記錄:當工具觸碰對刀儀時,數控系統記錄下當前的Z軸位置,并計算工具長度。

5.工具補償調整:根據這個長度,數控系統自動調整工具長度補償值。

重要性和好處

?精度:確保工具在Z軸方向上的精確定位,對于高精度加工至關重要。

?效率:自動化的對刀過程大幅提高了設置工具長度的效率。

?可靠性:減少了因手動測量引入的誤差,提高加工的一致性和可靠性。

漢測測量提醒您,Z軸對刀儀通過精確測量工具長度,并自動更新數控系統中的工具補償值,從而在數控加工中保證了工具的正確位置和加工精度。
