數控車床對刀儀的用途與原理,數控車床對刀儀的用途主要在于提升加工精度和效率。它用于自動測量和校正工具的長度和直徑,確保工具路徑和切削參數的精確設定,進而保證加工件的尺寸和形狀達到設計要求。漢測測量提醒您,此外,它還能檢測工具的磨損和斷裂,以便及時更換工具,減少停機時間。
對刀儀的工作原理取決于其類型,通常分為接觸式和非接觸式兩大類:
接觸式對刀儀
接觸式對刀儀通過物理接觸測量工具。當工具移動并觸碰到對刀儀的觸發探針時,探針會發生位移,這個位移會被傳感器檢測并轉化為電信號。這個信號隨后被送到數控系統中,數控系統根據這個信號計算出工具的確切位置或尺寸。接觸式對刀儀簡單、耐用且成本相對較低,但測量速度較慢,可能對工具造成微小磨損。
非接觸式對刀儀
非接觸式對刀儀,如激光對刀儀,使用光束(通常是激光)來測量工具。當工具穿過光束時,對刀儀檢測光束的中斷或擴散,以確定工具的位置。這種類型的對刀儀可以在不接觸工具的情況下進行測量,因此可以在工具旋轉時進行測量,測量速度快,且無需擔心對工具造成損傷。

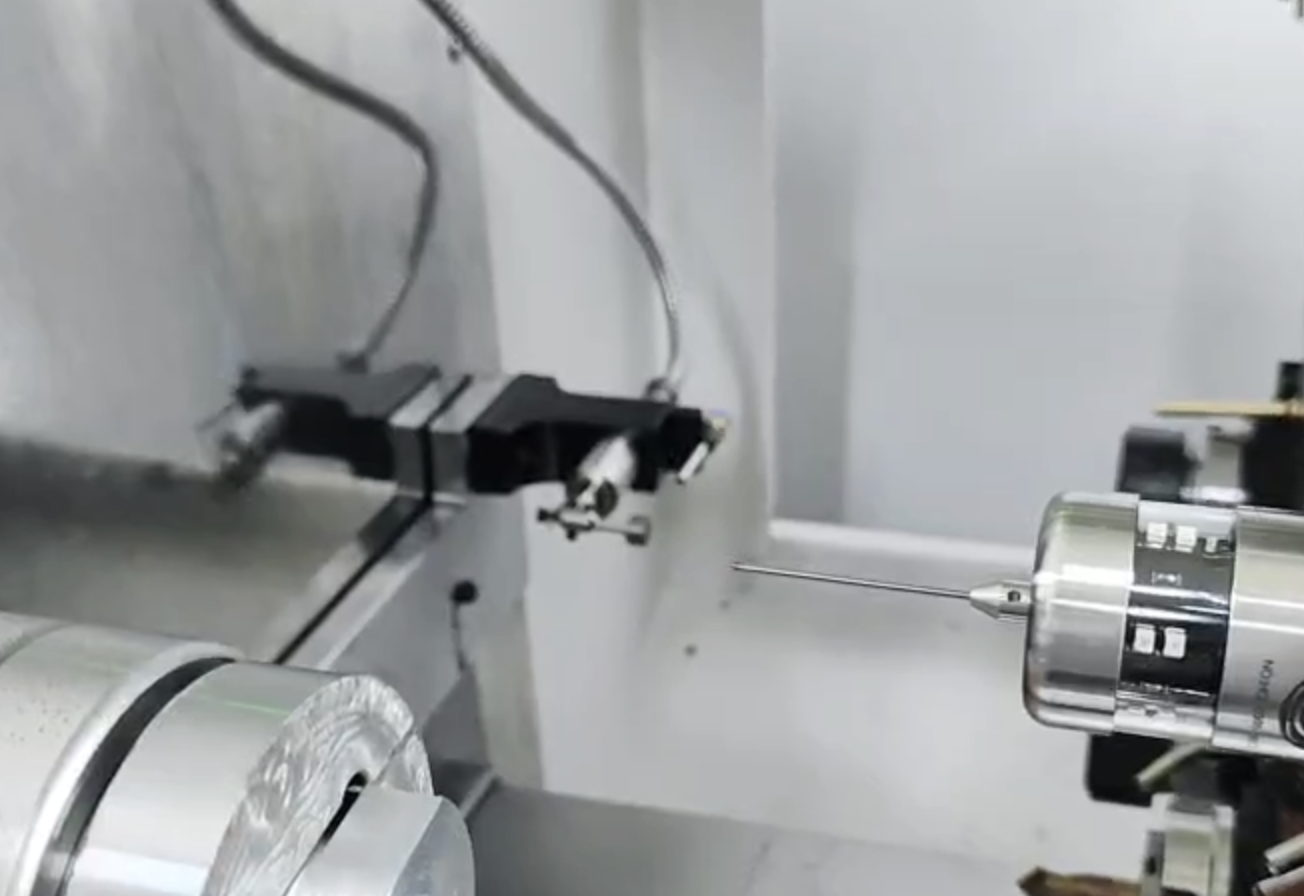

數控車床對刀儀的用途與原理,在數控車床中,對刀儀通常與機床的數控系統集成,這樣一來,測量數據可以直接用于自動調整工具補償值,使加工過程更加精確。使用對刀儀不僅提高了加工精度,還降低了操作者的勞動強度,提高了生產效率和安全性。
