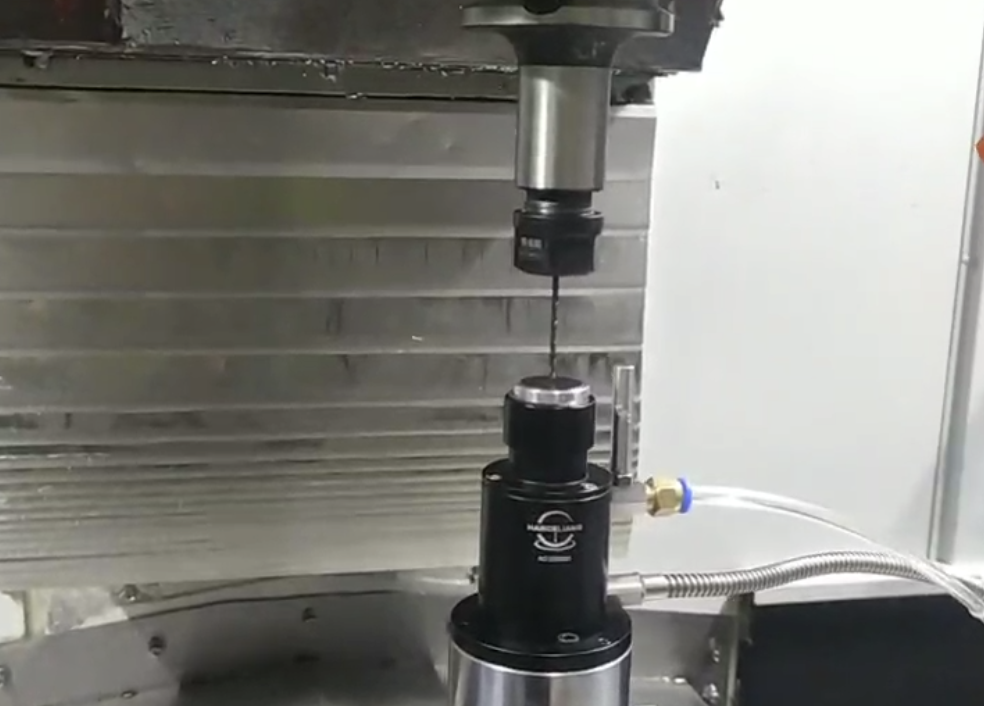

數控車床的對刀儀是一個精密的機械設備,用于測量和設置切削工具的位置,從而保證加工精度。對刀儀的結構通常包括以下幾個主要部分:
1.傳感器
傳感器是對刀儀最關鍵的部分,用于實際測量工具的長度和直徑。常見的傳感器類型包括接觸式和非接觸式兩種:
?接觸式傳感器:通過物理接觸工具來確定其位置。一旦工具接觸到傳感器的探針,傳感器就會發送一個信號到數控系統。
?非接觸式傳感器:通常使用激光或其他光學技術,無需直接接觸工具即可進行測量。
2.探頭
探頭是安裝在傳感器末端的部分,直接與工具接觸。它可以是固定的或者彈性的,取決于對刀儀的設計和所需的測量精度。
3.電子系統
這包括微處理器、電路板和其他電子組件,用于處理傳感器發送的信號,并將這些信號轉換為數控系統可以識別和使用的數據。
4.機械接口
對刀儀需要與數控車床的機械部分相連接。機械接口必須確保對刀儀在加工過程中的穩定性和精確度。
5.顯示和控制單元
一些對刀儀配備有自己的顯示和控制單元,允許操作者直觀地看到測量結果并進行相應的設置。
6.外殼和支架
對刀儀的外殼和支架設計要能夠保護內部的傳感器和電子系統,并確保在惡劣的工作環境中也能正常工作。
7.軟件
對刀儀可能包含內置軟件,用于指導操作流程,處理數據,并與數控車床的控制系統通信。
8.電源和連接線
對刀儀需要電源來驅動電子系統和傳感器,可能通過電纜連接到主機或者使用電池供電。
9.校準裝置
一些高級對刀儀會包括校準裝置,用于定期檢查和校準測量精度,確保長期以來都能提供準確的數據。
數控車床的對刀儀在設計上要求高精度和可靠性,能夠適應不同的工作環境和長時間的使用。漢測測量提醒您,在選擇對刀儀時,應考慮到與機床的兼容性、所需的測量精度、操作的便捷性和維護的簡易性。
