機床測頭標定

發布日期:2023-11-17 14:55:47  點擊次數:7908

機床測頭標定是確保測頭測量精度的重要過程。這一過程可以糾正系統誤差,保證測量結果的準確性。漢測測量提醒您,下面是標定機床測頭的一些關鍵步驟:

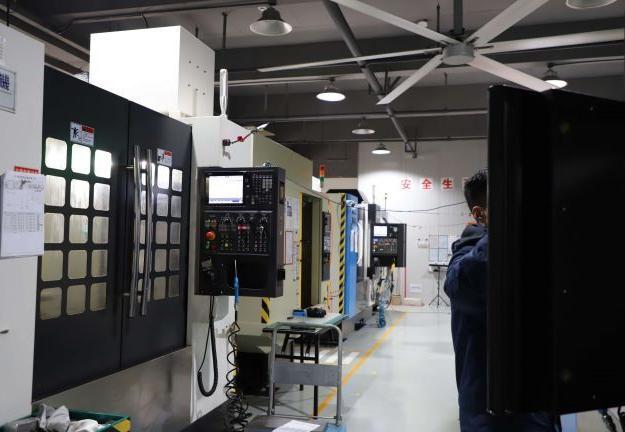

機床測頭標定

1.準備工作:

確保機床和測頭處于良好狀態。機床應該是清潔的,所有的軸應該被潤滑并且機床溫度應該穩定。

2.標定工件選擇:

使用精度高的標準校準工件,例如標準校準球或者其他已知尺寸和形狀的標準件。這些工件應該被放置在機床工作區內的合適位置。

3.測頭裝置安裝:

將測頭裝置安裝在機床主軸或者刀庫上,并確保其穩定性和正確的信號連接。

4.溫度校正:

如果有必要,考慮到溫度變化對金屬尺寸的影響,進行溫度校正。

5.測頭接觸校準工件:

啟動標定程序,使測頭接觸到校準工件的不同位置,通常是多個方向上的多個點。對于觸發式測頭,需要記錄接觸時的機床坐標位置。

6.數據收集:

控制系統記錄測頭在各個觸點的位置數據。確保測頭與校準球的接觸是穩定和重復的,以獲取準確數據。

7.數據處理和分析:

根據收集到的數據,計算測頭的系統誤差,包括長度、直徑以及球面半徑的偏差。

8.補償值設置:

在CNC控制系統中輸入補償值,以糾正測頭的系統誤差。這可能包括偏置、比例因子以及其他可能的幾何誤差。

9.驗證:

重新使用校準工件進行檢測,以驗證補償值的正確性??赡苄枰啻蔚{(diào)整和驗證,直到達到滿意的測量精度。

10.測量實際工件:

作為最終的檢驗步驟,使用測頭測量實際工件,并與預期尺寸比較,確保標定過程的成功。

11.記錄和文檔化:

記錄所有的補償值和測量結果,為將來的校準提供參考。

機床測頭標定是一個精確的過程,需要注意操作的準確性和環境因素。在高精度制造中,定期進行測頭標定是必不可少的,它幫助維護加工質量,減少生產中的不良率。
