CNC數控車床測頭檢測是一個自動化的過程,用于在加工過程中或加工前后檢測工件的尺寸和形狀。這種檢測方式能夠大大提高加工精度,減少人為測量的時間和潛在錯誤,同時增加生產效率。漢測測量提醒您,測頭檢測在CNC車床上的實施主要通過以下步驟進行:
1.測頭選擇:
選擇適合車床和加工任務的測頭,通常是觸發式測頭或無線射頻(RF)測頭。觸發式測頭在觸碰到工件時發送信號;無線射頻測頭則可以在沒有物理接觸的情況下進行檢測。
2.測頭安裝:

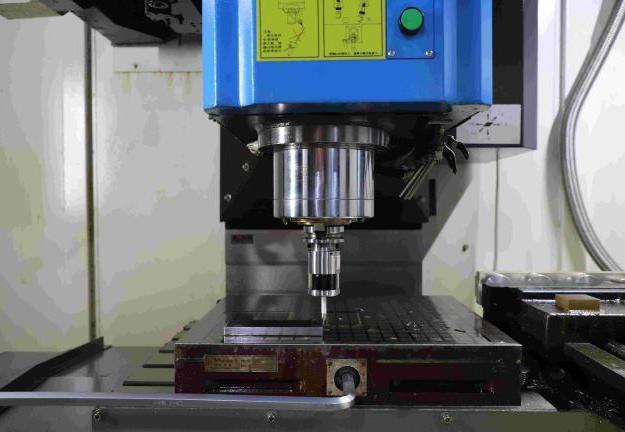

測頭通常被安裝在主軸上或者通過一個特制的夾持器固定在刀塔上。確保測頭安裝牢固,并且與接收器之間的通信暢通無阻。
3.測頭校準:
在進行實際測量之前,需要對測頭進行校準。這通常涉及測量一個已知尺寸的標準工件或校準球,并將結果輸入CNC系統以便于后續的數據比較和偏差補償。
4.編程:
編寫CNC程序,包含測頭觸發檢測的路徑和點。程序?qū)⒅笇y頭移動到特定的位置,觸碰工件并收集數據。
5.檢測周期執行:
在CNC車床的控制系統中執行測量周期。測頭根據預設的路徑觸碰工件,每次接觸都會發送一個信號到控制系統,記錄下測量點的坐標。
6.數據處理:
控制系統處理接收到的數據,對工件的實際尺寸和預設尺寸進行比較,并計算出任何偏差。
7.自動補償:
如果檢測到偏差,CNC系統可以自動調整刀具路徑,進行尺寸補償,以確保后續的加工可以達到所需的精度。
8.報告與分析:
在測頭檢測完成后,系統可以生成測量報告,供質量控制和分析之用。
9.維護與檢查:
定期檢查和維護測頭,保證其準確性和可靠性。
通過CNC數控車床測頭檢測,不僅可以在加工過程中提供實時反饋,還可以減少停機時間,因為可以立即檢測到加工錯誤并進行更正。這種技術對于加工精密零件尤其重要,因為它有助于保證產品質量并減少廢品率。
