客戶企業名稱:成都某流體控制設備股份有限公司
簡介:經營范圍包括研究、開發、設計、制造、銷售、安裝及維修流體控制設備、普通機械、工業自動化控制產品、電子產品;許可項目:特種設備制造;特種設備安裝改造修理(依法須經批準的項目,經相關部門批準后方可開展經營活動,具體經營項目以審批結果為準);一般項目:實驗分析儀器制造;儀器儀表制造;普通閥門和旋塞制造;工業自動控制系統裝置制造;電子元器件制造;通用設備制造(不含特種設備制造);石油鉆采專用設備制造;氣體壓縮機械制造;金屬包裝容器及材料制造;泵及真空設備制造;金屬結構制造;機械零件、零部件加工;通用零部件制造。

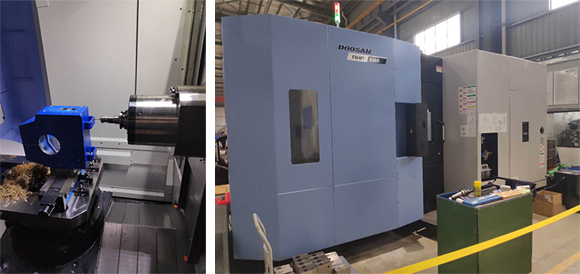

客戶現場:
加工產品:天然氣管道輸送閥門
客戶遇到問題:
①工件裝上虎鉗,虎鉗鎖緊后會產生誤差,使加工坐標發生偏移,只能通過人工找正分中,消耗人力并且容易產生錯誤
②產品人工擺放會產生角度,人工無法計算出角度,無法良好的進行加工
解決方案:
①利用探頭對每個產品進行自動分中,在每個產品裝夾完成后只需要產線工人正常啟動程序,無需多余的步驟,將自動從刀庫中調出探頭對每個產品進行自動分中找正,將找尋的坐標位置自動輸入加工坐標系,大大減少了人工的時間,也完全規避了人工輸入所會產生的錯誤。(該客戶運用X單邊,Y分中,Z找尋加工Z向坐標原點并向下偏20條)
②選取產品擺放歪的任意一條邊,利用探頭測量該邊的兩個點的位置度,運用探頭宏程序以及反正切(ATAN)計算出產品偏移的角度,然年用機床G68坐標旋轉功能,對其加工坐標整體旋轉加工。
