首先,了解矩形螺紋。
矩形螺紋,螺紋牙形為方形,螺紋厚度等于螺距的1/2。傳動效率高,但對中精度低,根部強度弱。矩形螺紋難以精確制造,磨損的螺紋副間隙難以補償或修復。最近的例子是老虎鉗的螺紋。整天都需要擰緊和松開,擰緊的時候需要很大的力量。閥門之類的螺紋,無論大小(小的是水龍頭),都是矩形螺紋,只是大小略有不同。千斤頂和螺旋壓力機也使用這種螺紋。所以矩形螺紋適合大載荷,也就是螺距螺紋可以很強,對螺紋的精度沒有更多的要求。
二、螺紋切削工藝

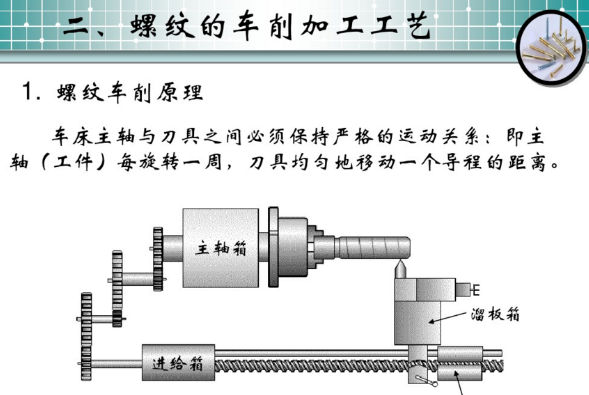

1.切削原理

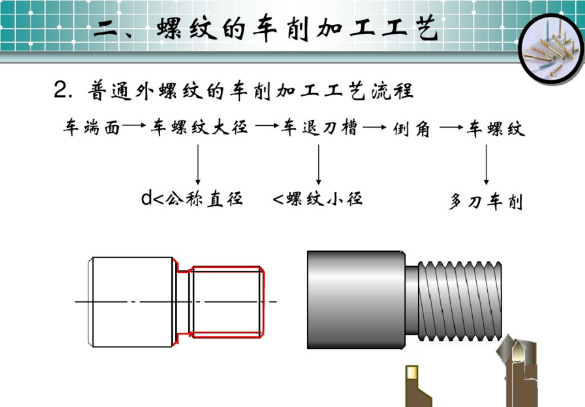

2.車削工藝流程
3.矩形螺紋不像其他螺紋那樣固定。
一般在沒有規定牙號的情況下,螺紋的橫截面做成正方形。矩形螺紋加工采用車削直線進給,根據槽深(齒高)加工即可。
三、車削工具
矩形螺紋車刀
螺紋車刀,考慮到螺紋牙的形狀,槽型車刀適合加工短螺紋。只是刀的刃寬是節距的一半。同時,由于寬螺距螺紋較多,所以經常使用高速鋼彈性車刀。矩形螺紋加工最大的問題是車刀的磨削方法。葉片寬度只有節距的一半,不好操作。如果螺距和導程增大,螺紋角(導程角)會更大,車刀的后角會碰到螺紋的側面。另外,對于大導程的螺紋,螺紋牙頂和螺紋牙底的螺紋角會有所不同。因此,在外圓周面(螺紋牙頂)上,切削刃的寬度與槽的寬度相同,齒底槽上的螺紋底面會凹陷。為了避免這些現象,在凹進部分使用具有較小前緣寬度的梯形車刀。
四、車削矩形螺紋

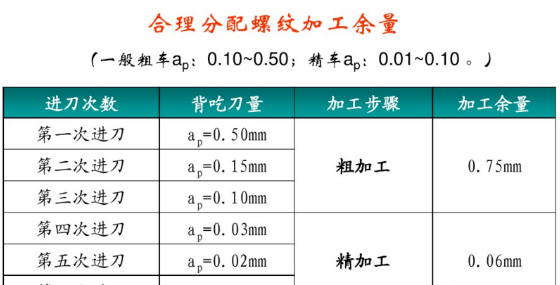

車削矩形螺紋時,為了合理分配加工余量,請參考下圖。
矩形螺紋不同于三角形螺紋和梯形螺紋。矩形螺紋沒有單面切或雙面切的麻煩,也沒有中徑的問題,因?yàn)榫纫蟛桓?。其?shí)這在線程處理上是比較簡單的。
