操作方法內容:
操作內容:如圖1-85所示,薄板零件厚度為T,45鋼,機床上的裝夾問題一直是困擾的問題。目前大多數企業使用自定心卡盤來夾緊薄板零件,需要操作人員反復啟停來夾緊工件,生產效率低。
圖1-85零件
主要工藝流程:下料(剪板機)→下料(沖床)→倒角(車床)→引孔(臺鉆)→鉆60°孔(臺鉆)→鉆φ1mm孔(臺鉆)→檢驗。
特點1:去料和下料。下一條帶材由龍門剪切機(DLB-12/3050)切割。毛坯采用250t閉式單點壓力機沖壓,模具結構為帶導柱和導套的沖孔模(見圖1-86)。這套模具有導向裝置,精度高,能保證沖壓產品的質量。該模具結構簡單,更換方便,通用性好,可以根據不同的產品尺寸更換沖頭和脫料板。

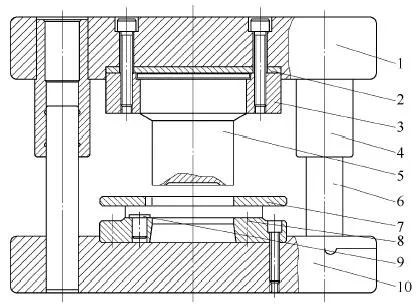

圖1-86導柱套筒式落料模1-上沖模板2-墊板3-沖頭座4-導套5-沖頭6-導柱7-脫料板8-凹模9-定位銷10-下沖模板
特點二:倒角用的設備是臥式車床,專用夾具(見圖1-87)通過螺紋擋塊與主軸配合。夾具安裝后,擋板應固定,不得轉動。夾具安裝后,用檢查體檢查夾具的徑向圓跳動和軸向圓跳動,調整到圖紙規定的范圍后才能開始生產。
整個夾具的工作過程:將工件推入夾靴,右手將工件壓在定位面上。同時,左手向上推動手柄4,帶動緊固環5轉動,推力軸承8推動夾緊瓦座6軸向移動,利用夾緊瓦座6和夾緊瓦7的15度配合斜面夾緊工件。車削倒角,加工完后左手拉下手柄,夾緊瓦松開后工件自然脫落。

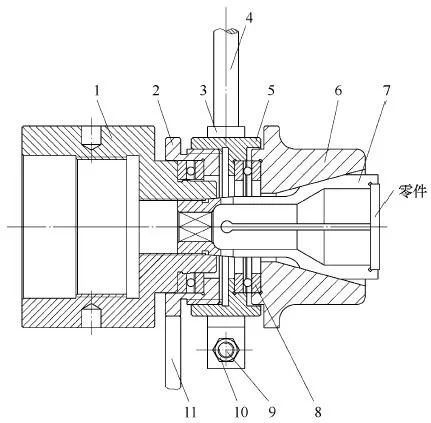

圖1-87倒角夾具1-法蘭2-緊固環座3-固定環4-手柄5-緊固環6-夾緊瓦座7-夾緊瓦8-推力軸承9-螺釘10-螺母11-擋板
該夾具應用廣泛,如加工各種餅類零件和殼類零件。具有裝卸方便、定位可靠、加工效率高的特點。也具有一定的普遍性。不同尺寸的零件只需更換夾具和夾具座,更換夾具方便。
特點三:導孔和鉆模的結構如圖1-88所示。

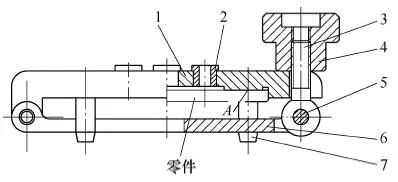

圖1-88鉆模1-模板2-鉆套3-螺釘4-螺母5-圓柱銷6-壓板7-支撐釘
用于導孔的設備是臺鉆,夾具用于鈑金的導孔過程。夾具的工作過程如下:松開螺母4,帶動螺桿3沿圓柱銷5轉動,打開夾具,將工件放入模板1并壓在定位面A上,然后用壓板6壓住零件,再沿圓柱銷反向轉動螺桿,擰緊螺母,這樣就可以將孔穿過鉆套2。該夾具具有保證孔的位置精度、適合批量產品生產、生產效率高、尺寸穩定的特點。
