操作方法內容:

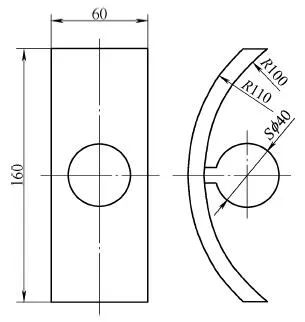

操作內容:圓弧面加工的球形零件的結構如圖1-66所示。零件內弧為R100mm，外弧為R110mm，球體直徑為Sφ40mm，零件長度為160mm，寬度為60mm。

圖1-66零件示意圖

特點一:將該零件的加工方式由銑削改為車削，用車床完成該零件的加工，提高生產效率。

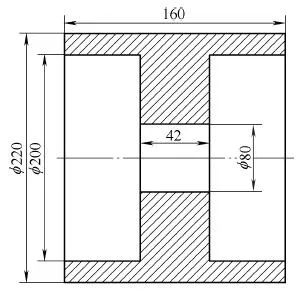

特點二:如圖1-67所示，精車后的一個毛坯可以銑成六個成品，提高了材料利用率。

圖1-67精車零件

簡明的工藝路線是:

(1)下料:采用φ230mm棒料，下料長度為165mm。

(2)粗車:總長、外徑、內徑留2 ~ 3mm余量。

(3)精車:精車各部分至圖示尺寸，如圖1-67所示。

(4)銑條:銑出寬度為62毫米的條，并精銑以保證寬度尺寸為60毫米。

(5)立銑:對稱去除球面Sφ40mm的加工余量，一側留1mm余量。

(6)車削Sφ40mm球面:制作專用夾具，在夾具上切出60mm寬的R110mm弧面，實現工件的精確定位。

加工時，將夾具的φ200mm圓柱面安裝在車床自定心卡盤上，然后以曲面R110mm為定位基準將工件安裝在夾具上。定位銷可靠，保證工件居中，工件兩側在同一平面。用壓板壓住工件，轉動Sφ40球體的零件。安裝示意圖如圖1-68所示。

圖1-68專用夾具1-夾具體2-螺母3-工件4-壓板5-定位銷

(7)銑削:銑削R100mm和Sφ40mm空刀連接處的余料。

(8)鉗工:修整R100mm和Sφ40mm空刀的連接處。

這種操作方法簡單實用，用普通的車削方法代替了傳統的銑削方法。用普通車刀代替球頭銑刀完成R100mm和R110mm弧面的加工。提高材料利用率，縮短粗加工時間。所用的夾具和刀具結構簡單，制造方便。零件安裝定位準確，保證了被加工零件的尺寸精度和位置精度要求，降低了操作人員的勞動強度，提高了生產效率。
