齒輪齒條從設計要點到應用與選型的分享

發布日期:2022-03-22 09:56:12  點擊次數:8604

01什么是齒輪?


是依靠齒的嚙合傳遞扭矩的輪狀機械零件。齒輪通過與其它齒狀機械零件(如另一齒輪、齒條、蝸桿)傳動,可實現改變轉速與扭矩、改變運動方向和改變運動形式等功能。由于傳動效率高、傳動比準確、功率范圍大等優點,齒輪機構在工業產品中廣泛應用。齒輪輪齒相互扣住齒輪會帶動另一個齒輪轉動來傳送動力。將兩個齒輪分開,也可以應用鏈條、履帶、皮帶來帶動兩邊的齒輪而傳送動力。

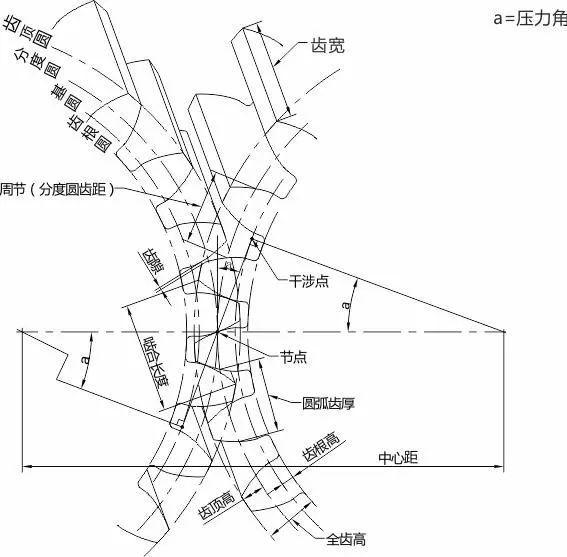

02齒輪各部分名稱



03鍵槽尺寸


使用注意事項

 ①啟動前應先確認齒輪是否安裝到位。

 ②齒輪的接觸不能偏向一端。

 ③避免無側隙使用。

 ④有適當?shù)臐櫥?/p>

 ⑤如果齒輪露在外面,請一定要加裝防護罩,以確保安全。

 ⑥齒輪在轉動時,請勿觸摸。

 ⑦運行中有異常噪音及震動時,請停機確認齒輪嚙合及組裝情況。


04什么是齒條?


齒條的齒廓為直線而非漸開線(對齒面而言則為平面),相當于分度圓半徑為無窮大圓柱齒輪。分為直齒齒條和斜齒齒條,分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用。


齒條裝配須知

齒條可以對接安裝到任意長度。裝配時兩根齒條之間的間隙需調整至配合齒距。安裝齒條需使用定位銷。

第一步

定位并緊固齒條


第二步

用反向齒規為下一根齒條定位。


第三步

逐個檢查每個接口,用圓棒檢測齒條的平行度。


06什么是磁齒輪?


磁齒輪(Magnet Gear)又稱磁力輪,是利用磁鐵的吸力和斥力相互作用的原理,非接觸的動力傳遞裝置。


產品特點


無塵環境:利用磁力,在非接觸狀態下,可以利用扭力傳送,在需要無塵環境的真空內傳送產品。



氣體低排:大型機器至真空機內,為了減排氣體,根據特殊的表面處理,可以在10-5PA的環境中使用



超低音:具有在以往的齒輪和傳送帶等傳送機器中,無法想象的超低音效果。可以提供干凈整潔的生產壞境。



扭力極限功能:若產生非正常負荷,兩個磁齒輪就會各自轉動,實現轉矩極限功能。另外,因?yàn)槭欠墙佑|環境,無機械磨損,因些比以往的齒輪等傳送工具使用壽命更長久。



降低成本:不用因?yàn)槟p更換零件,實現了降低經營成本。因?yàn)榧词狗磸?fù)進行真空待機,也完全不會對性能產生任何影響,因此,不需要以往復雜而高費的設計


磁路設計

我們在磁環內部,增加了弱磁部分,以此增強了磁環外部的磁力,比同類產品提高了20%的扭力。


使用注意事項

① 兩個磁齒輪靠近時,避免相互撞擊,較強的沖擊,可能導致磁齒輪損壞。

② 磁鐵產生的磁場可能會給下列物品造成不良影響。如:手機、磁卡、機械表等。

③ 由于是非接觸性傳動,故不適用于超高速旋轉,最高轉速為1500rpm。
