Z軸對刀儀是一種特別設計用來測量和設置數控機床中工具長度的設備,主要用于確保工具的尖端位置與機床預設的參考點相匹配。這種對刀儀對于精確的加工操作至關重要,特別是在復雜的數控加工中。下面是Z軸對刀儀的使用原理和操作步驟。
使用原理
Z軸對刀儀通過確定工具的尖端相對于機床的已知參考點的精確位置來工作。它主要包括以下幾個關鍵步驟:
1.設置對刀儀:將對刀儀放置在機床的工作臺上,通常在已知的高度位置。
2.移動工具:通過數控系統控制,將工具沿Z軸向下移動,直到工具尖端接觸到對刀儀的測量表面。
3.感應觸發:大多數Z軸對刀儀裝備有微動開關或傳感器,當工具接觸到對刀儀表面時,傳感器被觸發。
4.數據記錄:一旦傳感器觸發,機床的控制系統自動記錄下此時工具尖端的位置。這個位置信息被用來設置機床控制系統中的工具長度偏置。
5.校準與調整:通過對比工具實際長度與程序中設定的長度,控制系統計算出需要的偏差調整值,確保加工精度。
操作步驟
1.安裝對刀儀:將對刀儀安置在機床工作臺上的適當位置。
2.預熱機床:為了獲得最精確的測量結果,確保機床預熱到正常工作溫度。
3.啟動測量程序:在數控系統中啟動工具長度測量程序。

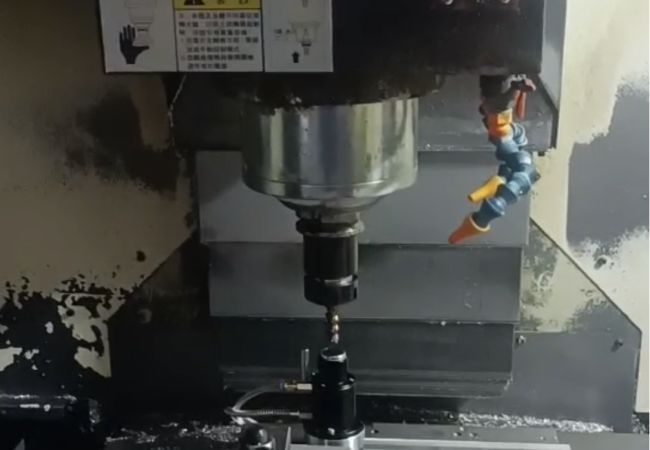

4.緩慢下移工具:將Z軸緩慢下移,使工具尖端向?qū)Φ秲x移動,直到觸發傳感器。
5.記錄與調整:系統自動記錄位置并計算任何必要的長度偏差。
6.重復測量:為確保準確性,可能需要重復測量過程。
優勢
使用Z軸對刀儀的優勢包括:
-提高精度:可以非常精確地測量和設置工具長度,保證加工質量。
-節省時間:自動化的測量過程比手動測量更快,減少機器停機時間。
-減少錯誤:自動記錄和調整減少了人為輸入錯誤的可能性。
以上就是漢測為您總結的,Z軸對刀儀是確保機床加工精度的重要工具,特別是在進行精密加工和重復生產的工業環境中。正確使用和維護這些設備,可以顯著提升生產效率和產品質量。
